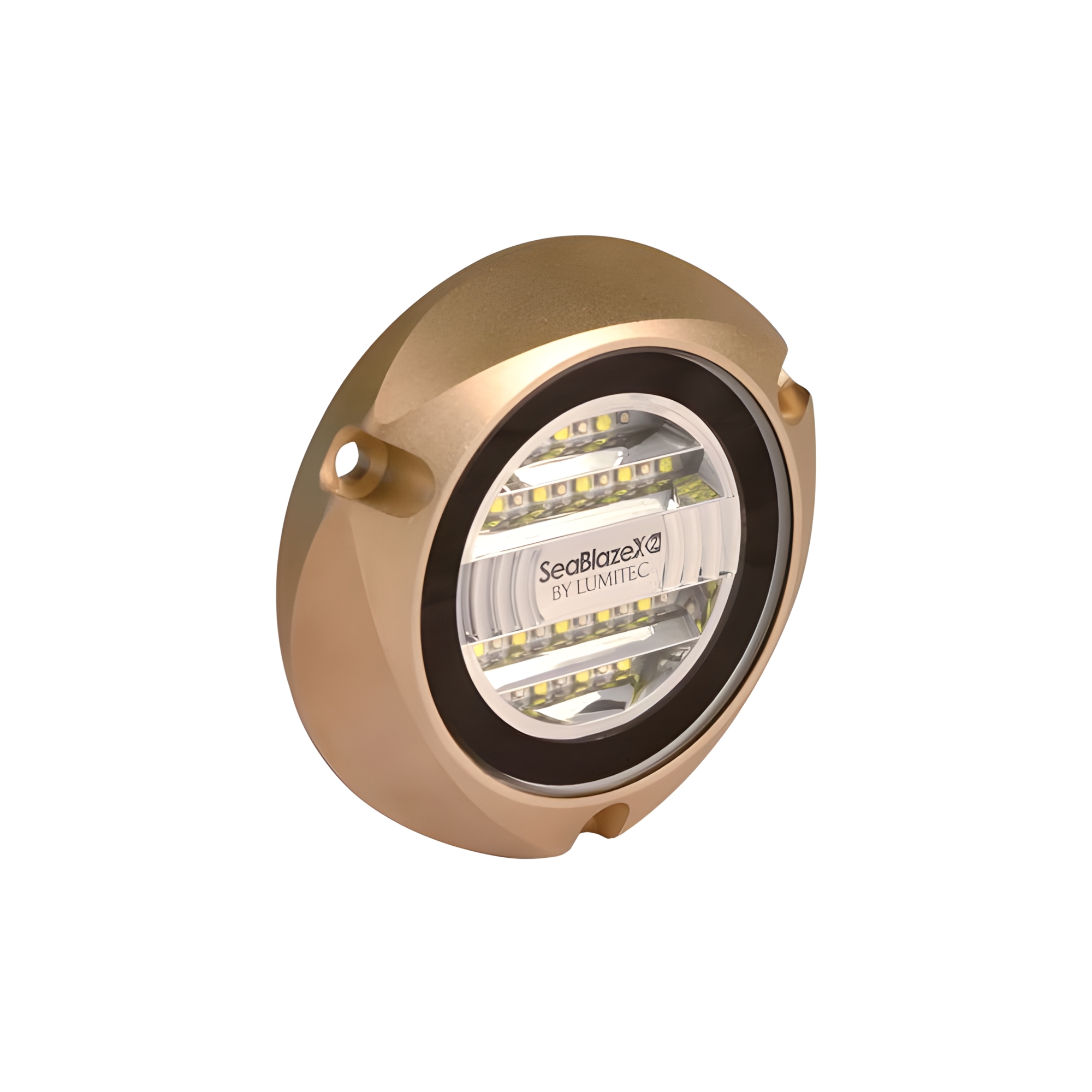

Светодиодный подводный светильник Lumitec SeaBlazeX2 RGBW 101515 10-30В 2,5-5А 60Вт 6000лм 6500°К IP68 красный/зеленый/синий/белый свет бронзовый корпус

Пока конкуренты пытались догнать по производительности и цене феноменально успешный SeaBlaze, компания Lumitec сделала ещё один шаг вперёд, представив SeaBlazeX2.

Доступный в двухцветном бело-синем или полноцветном RGBW исполнении, SeaBlazeX2 обеспечивает исключительную производительность при мощности более 6000 люмен.

SeaBlazeX2 RGBW обеспечивает практически безграничную палитру интенсивных, ярких цветов, дополняемую расслабляющим режимом цветового цикла и прочной бронзовой конструкцией. Он устанавливается на поверхность, не требует внешних драйверов и отличается надежностью, признанной во всем мире.

С 2008 года линейка подводных фонарей SeaBlaze является эталоном производительности, качества и стоимости в отрасли. Корпус SeaBlazeX2, предназначенный для поверхностного монтажа, изготовлен из тщательно разработанного бронзового сплава, с расчетным сроком службы под водой более 50 лет.

Электронная схема полностью автономна и протестирована в соответствии со строгими военными стандартами на электромагнитные помехи, переходные напряжения, экстремальные температуры, а также механические удары и вибрацию.

Эксклюзивная технология Thermal Foldback гарантирует, что фонарь может работать над водой неограниченное время без повреждений. А благодаря более низкому профилю и меньшей занимаемой площади, чем у большинства других фонарей, варианты установки больше не ограничены широкими транцевыми площадями.

Характеристики:

• Рабочее напряжение: 10–30 В;
• Потребление тока при 12 В: 5000 мА;
• Потребление тока при 24 В: 2500 мА;
• Мощность: 60 Вт;
• Цветовая температура: 6500 °К;
• Индекс цветопередачи (CRI): 70+;
• Глубина: 2,15 см (0,85");
• Диаметр: 8,86 см (3,94");
• Класс защиты: IP68;
• Световой поток: 6000 лм;
• Рабочая температура °F/°C: От -31/55 до +131/55;
• Возможность подбора цвета: Нет;
• Вывод света: Красный, зеленый, синий, белый (RGBW);
• Цвет корпуса: Бронза;
• Защита PLI: Да;
• Совместимость с диммерами сторонних производителей (3PD): Нет;
• Протокол временного переключения (TTP): Да;
• Сертифицированный: CE;
• Сертификат UL: Нет;

Инструкция по установке:

Резкое переключение стандартного переключателя (SPST) из положения «ВКЛ/ВЫКЛ» позволяет SeaBlazeX2 переключаться между различными режимами светового потока.

Режимы освещения:

Светильник будет циклически переключаться между всеми доступными цветами в течение первых 20 секунд (включая белый). Кратковременное переключение «ВКЛ/ВЫКЛ» позволит пользователю выбрать любой отдельный цвет в течение цикла. Через 20 секунд непрерывной работы свет продолжит полноцветный цикл в течение 3 минут.

Отдельные цвета по-прежнему можно выбирать в течение 3-минутного цикла. Если отдельный цвет не выбран, свет будет непрерывно повторять 3-минутный цикл. Светильник возвращается в исходное состояние после отключения питания более чем на 3 секунды.

Место установки:

Монтажные поверхности должны быть ровными, чистыми, сухими и свободными от каких-либо крепежных деталей или отверстий.

Перед установкой убедитесь, что светильник не будет мешать работе двигателей, триммеров, рулей и т. д. Идеальные места для установки: транцы, боковые и задние поверхности кронштейнов двигателей, а также днища дайвинг-платформ.

Для максимальной эффективности фонари SeaBlazeX2 следует устанавливать на глубине от 15 до 40 сантиметров ниже ватерлинии. Установка на глубине более 91 см не рекомендуется.

Установка светильника:

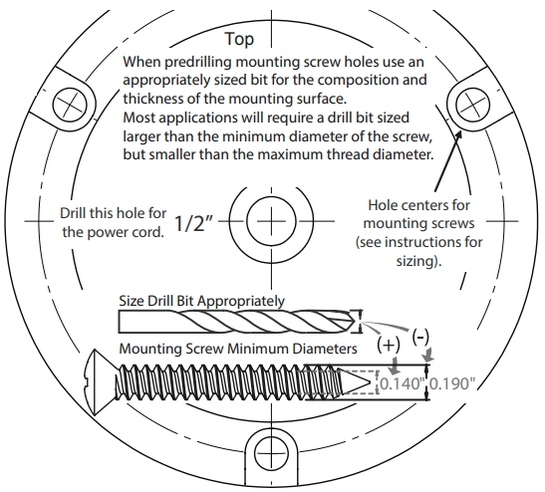

• Закрепите монтажный шаблон в желаемом месте. Просверлите отверстия для крепёжных винтов и кабельного наконечника, как указано на монтажном шаблоне;

Примечание:

Крепежные винты, поставляемые в комплекте с вашим светильником SeaBlazeX2, хотя и очень устойчивы к коррозии но мягче обычных стальных винтов. При закручивании винтов необходимо соблюдать особую осторожность, чтобы предотвратить срезание головок.

• Диаметр направляющего отверстия, необходимого для крепления винтов, во многом зависит от состава и толщины монтажной поверхности;
• Выбирайте направляющие отверстия таким образом, чтобы для закручивания винта в монтажную поверхность требовался умеренный крутящий момент. Обычно этот размер отверстия немного меньше наружного диаметра самой широкой резьбы;
• Перед установкой проверьте размер монтажного отверстия. Осторожно закручивайте винты, чтобы не сломать их;
• Если винт затянут слишком туго, выверните его и отрегулируйте размер отверстия;
• При сверлении стеклопластика слегка утопите отверстие трёхзубым зенковочным сверлом, чтобы уменьшить сколы гелькоута;
• Тщательно покройте заднюю поверхность светильника SeaBlazeX2 герметиком морского класса, предназначенным для применения ниже линии воды;
• Нанесите дополнительный слой герметика на отверстия в монтажной поверхности, чтобы заполнить их;
• Особое внимание следует уделить герметизации сквозного отверстия для проводов, чтобы предотвратить попадание воды;
• Плотно прижмите светильник к герметику, чтобы он плотно прилегал к корпусу судна;
• Равномерно затяните крепёжные винты. Герметик должен быть выдавлен со всех сторон по мере затягивания фонаря;
• Проденьте фиксатор натяжения провода (черную резиновую прокладку) изнутри лодки вдоль силового провода;
• Плотно вставьте его в отверстие для провода, чтобы обеспечить герметичность и предотвратить попадание воды;
• Дайте герметику полностью затвердеть в соответствии с инструкциями производителя, прежде чем спускать судно на воду.

При сверлении отверстия в корпусе судна (например, для крепления датчиков, платформ для дайвинга, фитингов, проходящих через корпус, и т. д.) существует вероятность проникновения воды в корпус или полностью в судно. Проникновение воды может привести к значительному повреждению конструкции судна или его затоплению.

Необходимо тщательно герметизировать отверстие, проходящее через корпус, с обеих сторон корпуса. Кроме того, внутренняя поверхность, где провод выходит из отверстия, должна быть тщательно герметизирована с помощью компенсатора натяжения.

Примечание:

Если напряжение на устройстве ниже 10 В во включенном состоянии, яркость устройства постепенно уменьшится до минимума. К факторам, которые могут привести к недостаточному напряжению, относятся недостаточное сечение проводов, неисправный элемент аккумулятора, неисправное соединение выключателя, разъёмов, предохранителя и/или автоматического выключателя.

Инструкции по подключению:

В связи с высокой светоотдачей светильника SeaBlazeX2 необходимо использовать проводку и электрические компоненты с достаточным номиналом, чтобы минимизировать падение напряжения. При подключении нескольких светильников SeaBlazeX2 к общему выключателю это становится ещё более важным.

Обратите внимание!

Рекомендуем выбирать компоненты системы электропроводки таким образом, чтобы падение напряжения от источника питания до светильников не превышало 3%.

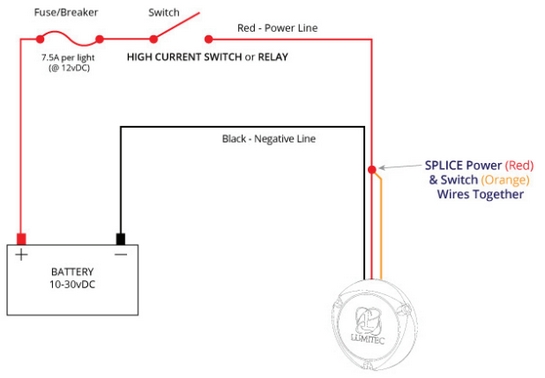

Двухпроводное соединение:

Трёхпроводное соединение:

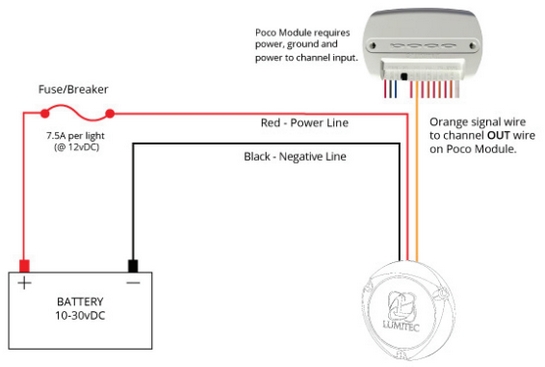

Трёхпроводное соединение к модулю POCO:

Устранение неполадок:

Проблема:

• Индикатор не включается (двухпроводное соединение).

Причина:

• Красный и оранжевый провода не получают (+) напряжения. Провод заземления отсоединен.

Решение:

• Проверьте питание;
• Убедитесь, что предохранитель не перегорел;
• Проверьте подключение заземляющего провода;
• Проверьте выключатель и убедитесь, что он рассчитан на данную нагрузку;
• Проверьте полярность напряжения.

Проблема:

• Индикатор не включается (трехпроводное соединение).

Причина:

• Красный и/или оранжевый провода не получают (+) напряжения;
• Провод заземления отсоединен.

Решение:

• Проверьте питание;
• Проверьте, не перегорел ли предохранитель;
• Проверьте подключение заземляющего провода;
• Проверьте, включен ли выключатель.

Проблема:

• Индикатор не включается (трехпроводное соединение POCO).

Причина:

• Красный провод не получает положительное (+) напряжение;
• Оранжевый провод не подключен к выходу канала Poco;
• Канал Poco настроен неправильно.

Решение:

• Проверьте питание;
• Проверьте, не перегорел ли предохранитель;
• Проверьте подключение заземляющего провода;
• Проверьте конфигурацию Poco (группа освещения настроена на Clan 4);
• Если в группах освещения нет Clan 4, обновите прошивку Poco;
• Проверьте конфигурацию Poco, чтобы убедиться, что переключатель настроен на правильную группу освещения.

Проблема:

• Индикатор быстро мигает.

Причина:

• Недостаточное напряжение или сила тока в светильнике.

Решение:

• Проверьте, соответствует ли напряжение норме (минимальное значение — 10 В постоянного тока);
• Убедитесь, что аккумулятор полностью заряжен;
• Проверьте, достаточен ли размер сечения провода.
