Солнечный контроллер заряда аккумулятора Uniteck UNIMPPT 60/20.24L 3294 IP32 12/24В 20А белый цвет

Линейка UNIMPPT представляет собой инновационное решение в области контроллеров заряда. Она обеспечивает полное завершение процесса зарядки до 100%, учитывая особенности технологии аккумулятора и температуру окружающей среды.

Это позволяет точно настраивать пороговые значения напряжения в соответствии с рекомендациями производителей аккумуляторов, что повышает эффективность и безопасность зарядки.

Технология MPPT (инверторные солнечные контроллеры заряда) в UNIMPPT позволяет максимально эффективно использовать напряжение солнечной панели.

Контроллер преобразует избыточное напряжение, которое не используется стандартными устройствами, в более интенсивный заряд батареи. Благодаря передовой программе MPPT и мощному микропроцессору, контроллер непрерывно (каждые 100 мс) ищет максимальную мощность панели.

Это обеспечивает до 40% больше энергии зимой и на 15% больше летом по сравнению с традиционными ШИМ-контроллерами, даже при изменяющихся погодных условиях. UNIMPPT отличается уникальным дизайном с проводкой через перегородки, что позволяет легко и незаметно интегрировать его в дом или автомобиль.

Характеристики:

• Рабочее напряжение: 12/24 В;
• Потребление тока: 20 A;
• Длина: 250 мм;
• Ширина: 170 мм;
• Глубина: 57 мм;
• Класс защиты: IP32;
• Рабочая температура: от -20°C до +50°C;
• Цвет корпуса: Белый;
• Максимальная мощность при питании от аккумулятора 12В: 300 Вт;
• Максимальная мощность при питании от аккумулятора 24В: 600 Вт.

UNIMPPT 60/20,24L преобразует всю электрическую энергию вашей солнечной панели в зарядный ток для батареи.

Его уникальная на рынке кривая заряда ALGOTECK 6 тщательно проверяет свинцово-кислотную батарею, заряжая её на 100%, устраняя сульфатацию, дестратификацию и поддерживая заряд, увеличивая срок её службы.

Встроенный датчик температуры учитывает особенности вашей батареи и температуру окружающей среды, регулируя пороговые значения напряжения в соответствии с рекомендациями производителей (встроенный датчик температуры).

Используя технологию MPPT, UNIMPPT эффективно использует всё напряжение солнечной панели, преобразуя избыточное неиспользуемое напряжение обратно в заряд для батареи.

Оптимизированная программа MPPT в сочетании с одним из самых быстрых микропроцессоров на рынке непрерывно ищет точку максимальной мощности панели с интервалом в 100 мс. Это позволяет UNIMPPT обеспечивать на 40% больше энергии зимой и на 15% больше летом по сравнению со стандартными PWM-регуляторами даже в самых изменчивых климатических условиях.

UNIMPPT L оснащён интуитивно понятным ЖК-дисплеем, который позволяет точно отслеживать работу вашей солнечной установки: производство энергии панелью, зарядку аккумулятора и энергопотребление через контролируемые выходы 12/24 В. Функция таймера позволяет планировать использование электроприборов.

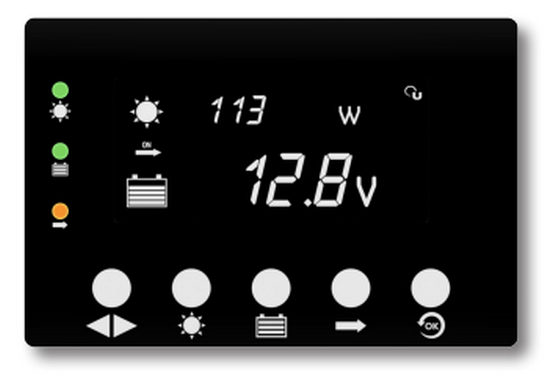

ЖК-экран с понятным интерфейсом:

Режим работы солнечной панели:

Мгновенная мощность производства в ваттах, мгновенный ток (А), мгновенное напряжение (В) и история производственной активности (кВтч).

Режим работы от батареи:

Напряжение аккумулятора в режиме реального времени (В), технология его функционирования, а также мгновенные значения тока заряда и разряда (А).

Режим контролируемого выхода:

Мгновенное значение потребляемого постоянного тока (А), мгновенная потребляемая мощность (Вт), мгновенное напряжение на выходе постоянного тока и история энергопотребления (кВтч).

Оптимальное зарядное устройство, совместимое с технологией аккумулятора.

Algoteck регулирует уровни в соответствии с внутренним анализом аккумулятора и температурой окружающей среды.

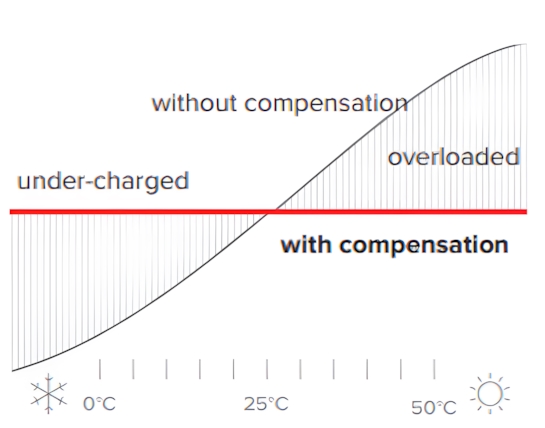

Идеальный заряд, адаптированный к температуре окружающей среды.

Температурные изменения окружающей среды влияют на химические свойства батареи. Датчик UNIMPTT регулирует напряжение в зависимости от температуры, сравнивая её с эталонной в 25°C с отклонением в 30 мВ на каждый градус.

Без такой регулировки аккумулятор либо не заряжается полностью, что снижает его автономность, либо перезаряжается, что приводит к необратимому сокращению срока службы.

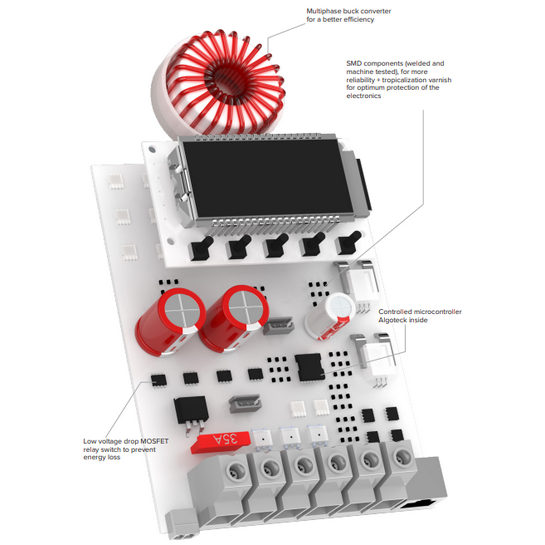

Усовершенствованная концепция:

• Многофазный понижающий преобразователь для повышения эффективности;
• SMD-компоненты (сваренные и протестированные на станке) для большей надежности + тропический лак для оптимальной защиты электроники;
• Управляемый микроконтроллер Algoteck внутри;
• Реле, использующее МОП-транзисторы с низким перепадом напряжения, для минимизации потерь энергии.

Более простая прокладка кабелей и монтаж:

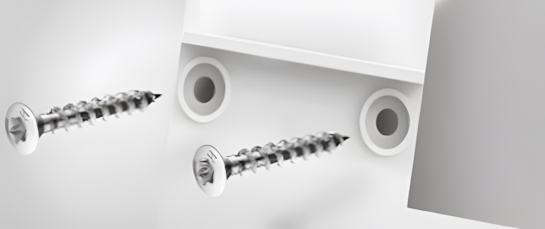

Настенный монтаж:

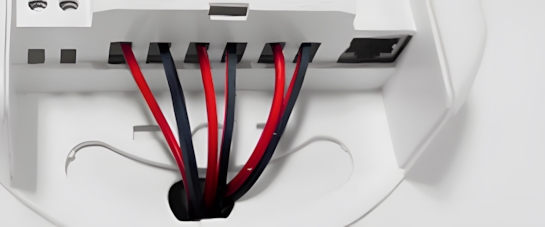

Проводка по перегородкам:

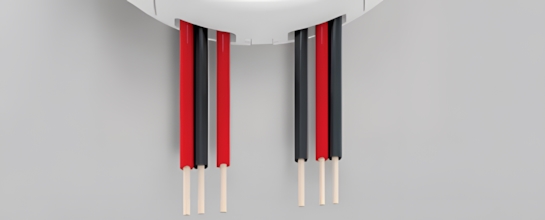

Обычная проводка:

MPPT по сравнению с PWM на 20-40% больше энергии:

В отличие от PWM-регулятора, который снижает напряжение на панели до уровня батареи, MPPT-контроллер заряда (инверторный) использует всё напряжение, генерируемое панелью. Он преобразует избыточное напряжение, которое не требуется батарее, в зарядный ток, измеряемый в амперах.

В летний период напряжение на панели уменьшается пропорционально температуре окружающей среды. Среднее значение напряжения составляет 16-17 В. По сравнению с PWM, средний коэффициент усиления MPPT достигает 20%.

Ускоренный доступ к UNIMPPT:

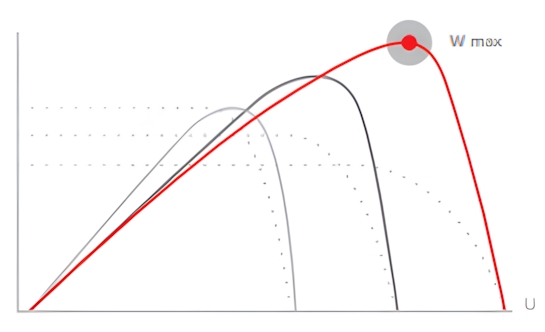

Интенсивность солнечного света быстро меняется из-за облаков и тени. Благодаря программе Fast Track MPPT и сверхбыстрому микропроцессору, UNIMPPT определяет максимальную мощность солнечной панели и затем мгновенно корректирует параметры преобразования (вход/выход) для достижения этой мощности.

UNIMPPT оснащен выходным контроллером, который позволяет напрямую подавать напряжение 12 или 24 В (в зависимости от типа подключенной батареи) на ваши электрические устройства.

Устройство защищает аккумулятор от глубокого разряда за счет функции пониженного напряжения и автоматического возобновления подачи питания при достижении необходимого уровня заряда.

Важно отметить, что данный выход не предназначен для подключения инвертора постоянного тока к инвертору переменного тока.

Монтаж:

UNIMPPT предназначен для внутреннего применения. Для его установки необходимо выбрать прочную, устойчивую, ровную и подходящую поверхность.

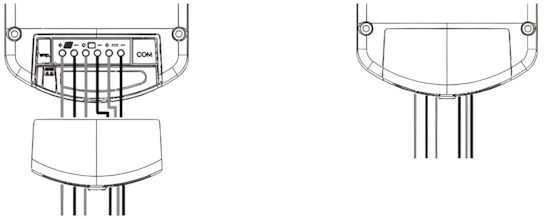

Стандартная проводка:

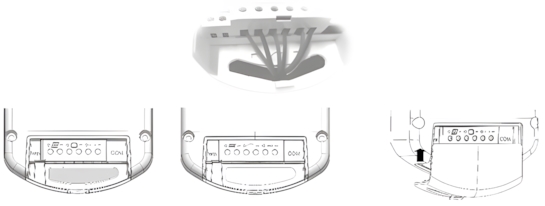

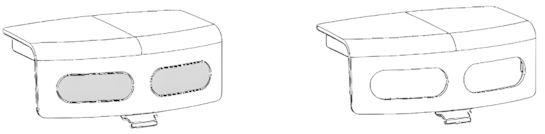

• Подготовьте крышку устройства. Чтобы освободить места для прокладки кабелей, необходимо отломить крышку;

• Проложите кабели через два отверстия к контроллеру заряда. Затем установите защитную крышку.

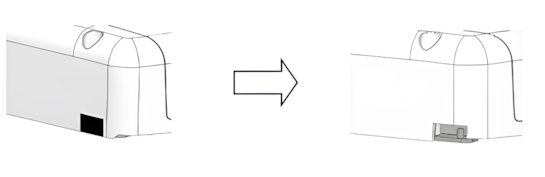

Проводка через перегородку:

• Для обеспечения прохождения кабелей через перегородку необходимо удалить крышку и освободить соответствующую часть.

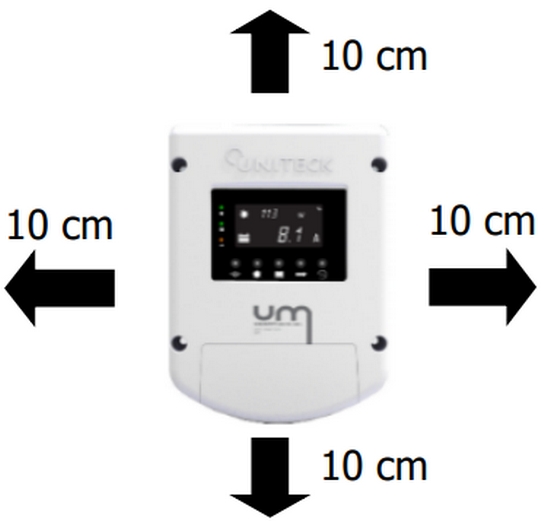

Используйте устройство UNIMPPT в помещении с хорошей вентиляцией, защищенном от осадков и пыли. Для обеспечения циркуляции воздуха, необходимой для охлаждения контроллера, оставьте вокруг устройства свободное пространство не менее 10 см.

Примечание:

• Во время работы концентратор может нагреваться. Важно размещать его вдали от легковоспламеняющихся материалов для предотвращения риска возгорания;
• Для эффективного охлаждения необходимо устанавливать концентратор UNIMPPT строго в вертикальном положении;
• Концентратор UNIMPPT L нельзя размещать в горизонтальном положении.

Используйте устройство UNIMPPT в помещении с хорошей вентиляцией, защищенном от осадков и пыли. Для обеспечения циркуляции воздуха, необходимой для охлаждения контроллера, оставьте вокруг устройства свободное пространство не менее 10 см.

Примечание:

• Во время работы концентратор может нагреваться. Важно размещать его вдали от легковоспламеняющихся материалов для предотвращения риска возгорания;
• Для эффективного охлаждения необходимо устанавливать концентратор UNIMPPT строго в вертикальном положении;
• Концентратор UNIMPPT L нельзя размещать в горизонтальном положении.

Выбор напряжения батареи:

Для свинцово-кислотных аккумуляторов (AGM, GEL, жидкостных) UNIMPPT обеспечивает автоматическое определение напряжения 12 В или 24 В.

Для правильной работы убедитесь:

• Что напряжение аккумулятора превышает 8 В (напряжение, необходимое для запуска регулятора);
• Для аккумуляторов 24 В напряжение не должно быть ниже 18 В.

Заземление:

Заземление аккумулятора:

В большинстве ситуаций заземление аккумулятора не является необходимым. Однако, если вы решите это сделать, всегда используйте отрицательную клемму аккумулятора.

Заземление регулятора:

При работе с UNIMPPT 100/30,24L и 100/40,24L регулятор можно заземлить сбоку. Для этого снимите пластиковую защиту, чтобы получить доступ к винту.

Солнечные панели:

Не заземляйте положительный и отрицательный полюса соединения панелей. Заземляйте только каркас фотоэлектрических панелей, чтобы снизить риск поражения молнией.

Класс защиты:

Для систем UNIMPPT 100/30,24L и 100/40,24L напряжение холостого хода (Voc) превышает 75 В при любых температурах. Установка всей солнечной системы должна соответствовать классу защиты II.

Датчик температуры:

Напряжение зарядки аккумулятора зависит от температуры окружающей среды. Чтобы обеспечить правильное напряжение, предотвратить перезарядку или подзарядку аккумулятора и следовательно, гарантировать хорошее время автономной работы, Unimppt L поставляется в оригинальной комплектации с 1 датчиком температуры.
