Профессиональный концентратор Gobius 970435 12/24В 10-180Ом 33-240Ом серый для датчиков Gobius Pro

Это устройство полезно, если вам нужно подключить несколько датчиков к манометру, например Faria/ KUS/VDO или Wema. Вы можете подключить до пяти датчиков. Хаб также отлично подходит для подключения датчиков к системе Simarine Pico и системе NMEA2000 с помощью нашего конвертера NMEA2000.

Характеристики:

• Рабочее напряжение: 12-24 В;
• Выходные сигналы: 10–180 Ом и 240–33 Ом;
• Может использоваться с 1–5 датчиками;
• Цвет корпуса: Серый;

Концентратор для преобразования выходных сигналов датчиков Gobius Pro в стандартный передатчик с сопротивлением 10–180 Ом или 240–33 Ом. Концентратор может использоваться с 1–5 датчиками.

Концентратор можно подключить к стандартному датчику (KUS/WEMA/VDO и т. д.) или электронному блоку (адаптер NMEA2000), который может измерять сопротивление сигнала передатчика. Концентратор гальванически развязан. Концентратор и датчики могут питаться постоянным напряжением 12–24 В (макс. 28,0 В).

Установка:

1. Подключите концентратор (J6) к питанию;

2. Подключите датчик 1 (самый нижний датчик) к концентратору:

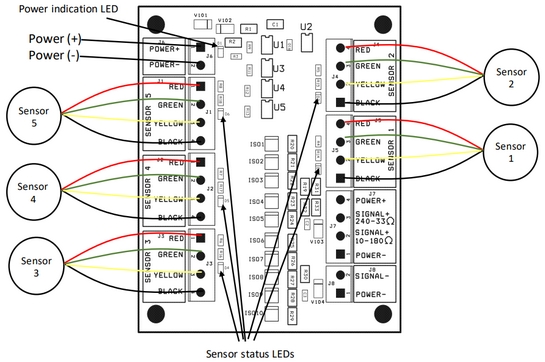

• Адаптер состоит из печатной платы с восемью клеммными колодками;
• На плате имеется один светодиод состояния для каждого датчика и один светодиод, показывающий, что плата подключена;
• Входное питание (12/24 В) подключено к разъёму J6;
• Датчики подключаются к разъёмам J1-J5 в соответствии с цветами проводов;
• Светодиод состояния датчика горит при активации выхода датчика 1.

3. Запустите руководство Gobius на вашем телефоне;

• Установите период измерения на «10 сек.»;
• Установите цифровой выход 1 на «выше» или «ниже»;

Примечание:

Подключите датчик 1 (самый нижний датчик) к концентратору.

Для датчиков с сопротивлением 10–180 Ом необходимо запрограммировать активацию цифрового выхода 1, когда уровень жидкости опускается ниже датчика.

Для датчиков с сопротивлением 240–33 Ом необходимо запрограммировать активацию цифрового выхода 1, когда уровень жидкости опускается выше датчика. (Цифровой выход 2 не используется).

• В режиме калибровки выберите «Пустой бак» или «Полный бак»

4. Повторите шаги 1–3 для датчиков 2, 3;

5. Подключите манометр к концентратору;

• Красный провод датчика (плюс) должен быть подключен к клеммной колодке J7 POWER+;
• Для работы при напряжении 24 В необходимо использовать резистор;
• Номинал указывается производителем датчика;
• Синий провод датчика (минус) должен быть подключен к клеммной колодке J7 POWER-;
• Черный провод датчика (сигнал) должен быть подключен к клеммной колодке J7 SIGNAL+;
• Провода SIGNAL- и POWER- должны быть соединены в клеммной колодке J8.

6. Заполните или опорожните резервуар.
