Панель солнечных батарей монокристаллическая Uniteck Unisun 100.12M 0446 100Вт 12В 1050x550x35мм анодированный алюминиевый черный корпус

Unisun M — это серия высокоэффективных солнечных панелей, созданных для использования в условиях, требующих мобильности и надежности.

Они идеально подходят для кемпингов, удаленных локаций или в качестве источников питания для передвижных транспортных средств, таких как лодки и автодома.

Панели Unisun M оснащены монокристаллическими элементами, обеспечивающими отличную производительность даже при слабом освещении или в условиях сильной жары.

Защитное закаленное стекло с показателем пропускания 3,2 мм и рама из анодированного алюминия гарантируют долговечность и устойчивость к механическим повреждениям, окислению и коррозии.

Рамы толщиной 35 или 40 мм способствуют эффективному отводу тепла, что увеличивает общую мощность панелей. Распределительная коробка, сертифицированная TÜV, защищает от перенапряжения и предотвращает перегрев отдельных ячеек, вызванный затенением участков.

Панели Unisun M, начиная с модели мощностью 30 Вт, поставляются с встроенными кабелями и водонепроницаемыми солнечными разъемами, что упрощает их установку.

Характеристики:

• Рабочее напряжение: 12 В;
• Мощность: 100 Вт;
• Потребление тока при 12 В: 6,52 A;
• Длина: 1050 мм;
• Ширина: 550 мм;
• Глубина: 35 мм;
• Рабочая температура: от -40°C до +85°C;
• Цвет корпуса: Черный;
• Материал: Анодированный алюминий.

Меры предосторожности:

• При установке необходимо учитывать, что воздействие солнечного света на панель создает электрический ток, и ее клеммы находятся под напряжением;
• Длительное воздействие солнечных лучей на панель и кронштейн может привести к ожогам. Обязательно защищайте себя;
• Техническое обслуживание и монтаж должны проводиться на сухих поверхностях;
• Используйте только инструменты с изолированными ручками;
• Не применяйте фотоэлектрические модули в присутствии взрывчатых или легковоспламеняющихся веществ;
• Устанавливайте панели Unisun на поверхности, способные выдержать дополнительную нагрузку, создаваемую панелью и кронштейном;
• После завершения работ убедитесь, что опоры и панели надежно закреплены.

Предупреждение и рекомендации:

• Unisun разработан исключительно для работы с фотоэлектрическими системами и аккумуляторами;
• Категорически запрещается использовать устройство для зарядки неперезаряжаемых батарей или элементов питания;
• Категорически запрещается использовать устройство для зарядки неперезаряжаемых батарей или элементов питания;
• Регулярное техническое обслуживание: проверяйте проводку и соединения не реже одного раза в год;
• Все работы должны соответствовать местным нормам и правилам, регулирующим использование электроэнергии;
• Устройство не предназначено для использования людьми с ограниченными физическими, сенсорными или умственными возможностями, а также лицами без соответствующего опыта или знаний, если только за их безопасностью не следит кто-то ответственный;
• Необходимо внимательно следить за детьми, чтобы предотвратить их контакт с устройством;
• Избегайте сильных ударов по панели, особенно от града;
• Следует защищать панель от снега.

Монтаж:

Правильное размещение датчиков критически важно для электрических характеристик системы. Выберите оптимальный угол наклона и ориентацию, учитывая окружающую среду. Избегайте участков, затенённых объектами, чтобы они не становились источниками тени.

Панели Unisun легко монтируются на кронштейны Uniteck благодаря наличию специальных отверстий в алюминиевой раме.

Не допускается сверление или резка модуля, так как это может нарушить его герметичность.

Солнечные панели изготовлены из монокристаллических элементов, которые по своей природе хрупкие. Поэтому ходить по ним категорически запрещено.

Защита от перегрева:

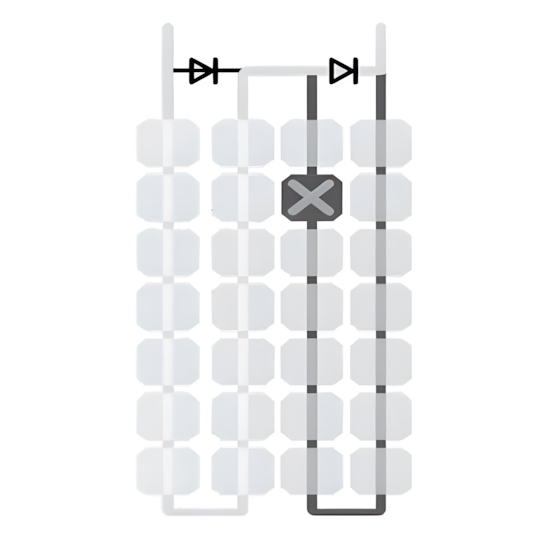

Панели Unisun M оборудованы диодами для предотвращения перегрева отдельных ячеек. Эти диоды интегрированы в распределительную коробку панелей.

Если объект создаёт тень, он может полностью закрыть одну из ячеек, что приводит к её перегреву и риску повреждения, вплоть до возгорания.

Рабочее напряжение ячейки составляет 0,5 В, а максимально допустимое — 10 В. При превышении этого значения ячейка начинает перегреваться, что может привести к её выходу из строя.

Для предотвращения перегрева защитные диоды в распределительных коробках панелей Unisun M блокируют ток в ячейки, которые оказались скрыты. Это позволяет избежать перенапряжения и перегрева.

Выбор контроллера заряда PWM или MPPT:

Существуют два типа регуляторов заряда для солнечных батарей:

• PWM (широтно-импульсная модуляция) регулирует напряжение панели в соответствии с напряжением аккумулятора;
• MPPT (отслеживание максимальной точки) регулирует напряжение панели в соответствии с напряжением аккумулятора и преобразует излишнее неиспользуемое напряжение панели в зарядный ток.

Для панелей мощностью 50 Вт предпочтительнее использовать регулятор заряда MPPT.

Убедитесь, что напряжение холостого хода (Voc) вашего регулятора превышает напряжение холостого хода вашей солнечной панели.

Принцип работы солнечных панелей:

Общая схема работы:

Фотоэлектрические панели представляют собой устройства, преобразующие солнечную энергию в электрический ток.

При наличии солнечного света панель генерирует рабочее напряжение (Vmp), которое может изменяться в пределах +/-5% при повышении температуры панели. Интенсивность вырабатываемого тока зависит от мощности светового потока.

Для зарядки аккумулятора напряжение на панели должно превышать напряжение на батарее, так как большинство регуляторов на рынке понижают напряжение.

Производство энергии в режиме реального времени:

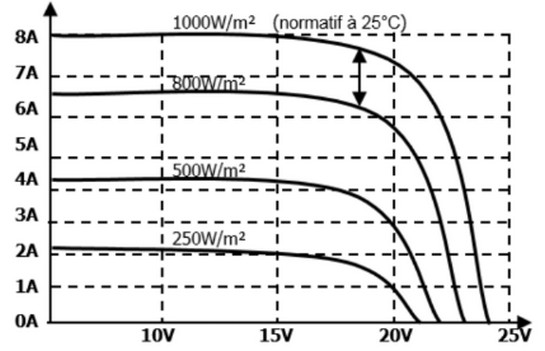

Пиковая мощность панелей определяется в стандартных условиях испытаний (STC), при которых интенсивность солнечного света составляет 1000 Вт/м², а температура ячеек — 25°C. Однако в реальных условиях эксплуатации температура панели может достигать 45°C +/-2%, а максимальная интенсивность солнечного света снижается до 850 Вт/м².

Например, солнечная панель в Марселе летом будет вырабатывать максимум 80-90% от своей максимальной мощности, а зимой — лишь 40-50%. В Лилле летом её производительность составит 60-70%, а зимой — 20-30%.

Распределение суточной выработки:

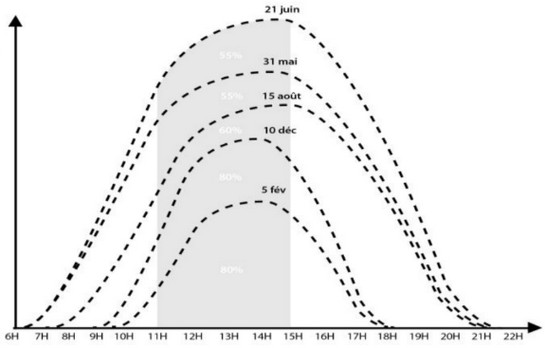

Солнечная энергетика имеет одну характерную особенность: её выработка подчиняется гауссовскому распределению (иными словами, её график напоминает колокол).

В зимний период около 80% электроэнергии производится в промежуток с 11:00 до 15:00, тогда как летом этот показатель составляет лишь 50-60%. Это связано с более длительным периодом солнечного света в тёплое время года.

Поэтому для оптимизации работы солнечных панелей важно избегать любого затенения в указанный промежуток времени.

Коэффициент солнечного света по сезонам и зонам:

Для расчета производства панелей используется коэффициент солнечной освещенности, который варьируется в зависимости от сезона и географического региона.

Важно отметить, что при долгосрочном использовании или в течение нескольких сезонов необходимо учитывать самый низкий коэффициент солнечного света.

Это делается для того, чтобы избежать ситуации, когда установка, хорошо рассчитанная на лето, окажется недостаточно эффективной зимой.

Например, в июле панель мощностью 100 Вт способна производить в 4-5 раз больше энергии, чем её номинальная мощность, то есть от 400 до 500 Вт в день.

В то же время, в декабре на севере Франции та же панель мощностью 100 Вт будет выдавать всего 70 Вт, что составляет лишь 0,7 от её номинальной мощности.

Расположение и угол наклона панели (по отношению к горизонту):

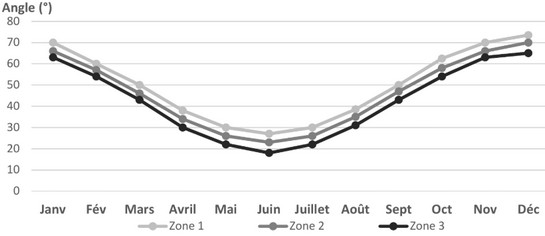

Для максимально эффективного производства вашей панели рекомендуется разместить её в направлении, максимально приближенном к югу. Угол наклона должен быть перпендикулярен положению солнца в его наивысшей точке, которая варьируется в зависимости от времени года и вашего географического положения.

Примечание:

Если вы не можете изменить угол наклона панели в течение года, рекомендуется выбрать фиксированный угол наклона в диапазоне 30-35°.

Подключение:

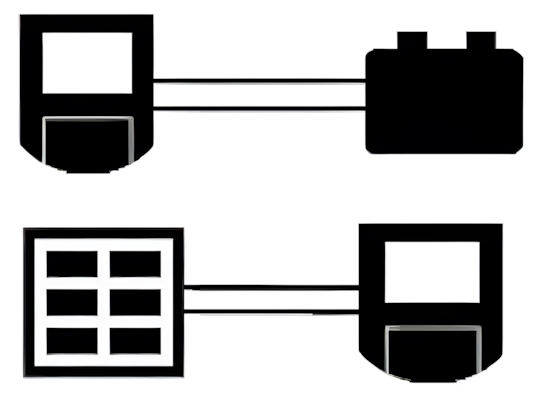

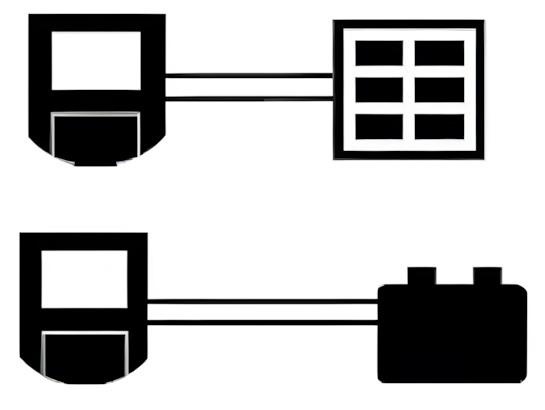

При подключении необходимо строго соблюдать порядок действий.

Порядок подключения:

Для правильного подключения регулятора 1a к аккумулятору следуйте указанной последовательности:

• Подключите панель к регулятору;
• Затем подключите регулятор к аккумулятору.

Порядок отключения:

Для корректного отключения выполните действия в обратной последовательности:

• Сначала отсоедините регулятор от аккумулятора;
• Затем отключите панель от регулятора.

Обратите внимание:

Никогда не подключайте панели к регулятору до тех пор, пока батареи не подключены. Аналогично, не отсоединяйте аккумуляторы, не отключив предварительно панели.

Нарушение этого порядка может привести к неправильной работе регулятора и нестабильности напряжения зарядки.

Подключение беспроводных панелей:

Для установки беспроводных панелей следуйте этим шагам:

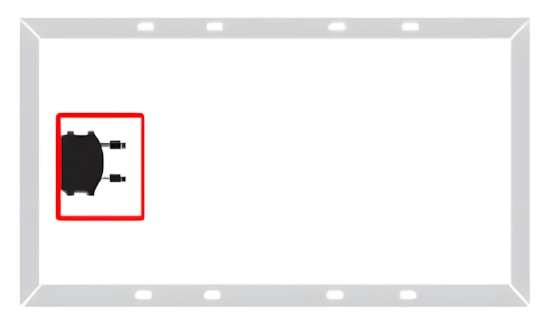

• Откройте коробку распределения, которая находится на задней стороне панели;
• Пропустите провода через специальные отверстия для кабелей;
• Подключите провода к контактам в коробке распределения;
• Закройте коробку распределения и затяните защитные уплотнения.

Обратите внимание:

Мы советуем вам определить полярность ваших проводов с помощью меток, чтобы избежать ошибок при подключении панели/регулятора.

Подключение нескольких солнечных панелей:

Для увеличения выходной мощности солнечных панелей можно соединить их последовательно или параллельно. Кабели длиной 90 см оборудованы быстросъемными солнечными коннекторами, что облегчает процесс подключения.

Не рекомендуется подключать более трех панелей параллельно, так как при обратном токе они могут принять в два раза больше своей номинальной мощности. Убедитесь, что суммарная мощность панелей не превышает допустимую для регулятора заряда.

Соблюдайте указанный порядок подключения.

Последовательное подключение:

Для этого вида соединения все панели должны иметь идентичные электрические характеристики: мощность, напряжение и ток (+/-5%).

Убедитесь, что суммарная мощность и напряжение панелей не превышают значения, которые может принять регулятор нагрузки.

Подключите регулятор к аккумулятору.

Соедините панели следующим образом: положительный контакт (красный кабель) первой панели подключите к отрицательному контакту (черный кабель) второй панели.

Подсоедините панели к регулятору заряда.

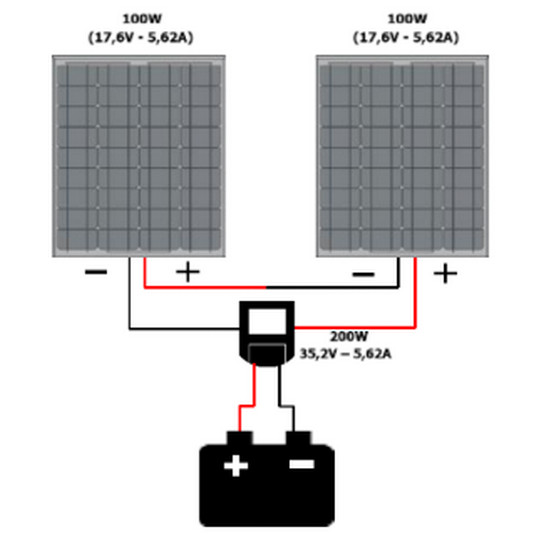

При последовательном подключении напряжение суммируется, а общий ток ограничивается значением самой слабой панели.

Например, две панели мощностью 100 Вт (17,6 В, 5,62 А), соединенные последовательно, будут выдавать на регулятор:

• 200 Вт;
• 35,2 В;
• 5,62 А.

Если одна из панелей затемнена и выдает ток, например, 1 А, то общая сила тока, отображаемая набором панелей, будет равна току самой слабой панели, то есть 1 А, независимо от того, что другая панель может выдавать 5 А.

Параллельное подключение:

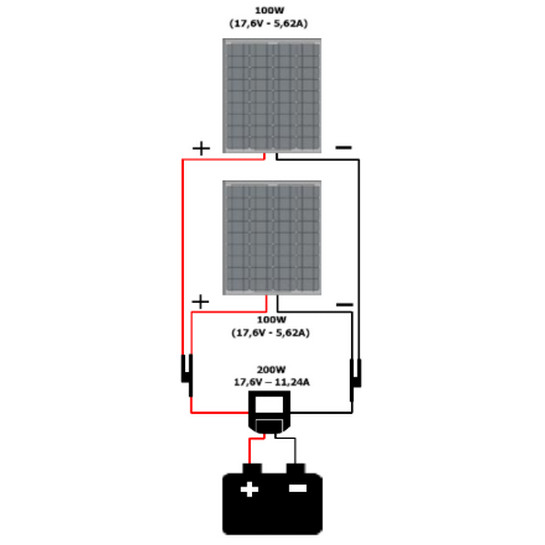

Для реализации данного соединения потребуются специальные солнечные разъемы, предназначенные для параллельного подключения.

Важно помнить, что при подключении более трех панелей параллельно необходимо использовать защиту от обратного тока. Кроме того, все панели должны обладать одинаковой мощностью.

• Перед началом монтажа убедитесь, что суммарная мощность панелей не превышает максимально допустимую для используемого регулятора заряда;
• Сначала подключите регулятор к аккумулятору;
• Затем соедините положительные (красные) провода от панелей с солнечной розеткой (красная), а отрицательные (черные) провода — с солнечным разъемом (черный);
• После этого подключите панели к регулятору заряда.

Параллельное подключение позволяет увеличить общую интенсивность работы панелей, при этом сохраняя постоянное напряжение. Например, если одна панель выдает 1 А, а другая — 5 А, то суммарный ток составит 6 А.

В случае использования двух или трех панелей параллельное подключение обеспечивает оптимальное производство энергии, особенно в условиях затенения.

Смешанное подключение:

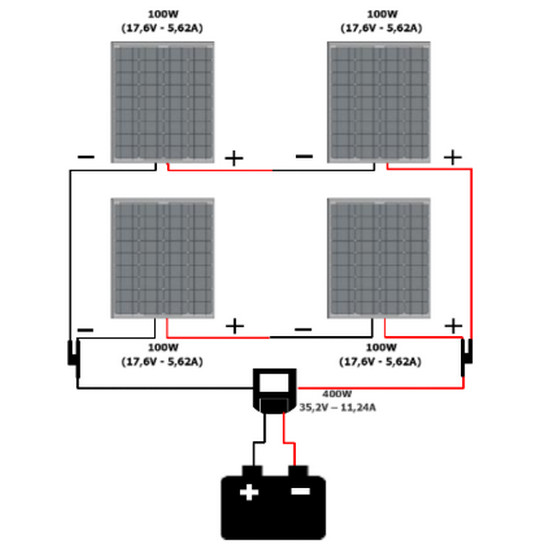

Чтобы повысить мощность солнечных панелей, не выходя за пределы допустимого напряжения для регулятора, рекомендуется использовать комбинированное подключение, сочетающее последовательное и параллельное соединение.

При таком подключении необходимо следовать тем же инструкциям, что и для последовательных и параллельных схем, описанных ранее.

Например, если соединить последовательно четыре панели мощностью 100 Вт и затем подключить их параллельно к регулятору, общая выходная мощность составит 400 Вт, напряжение будет 35,2 В, а ток — 11,24 А.

Обслуживание:

Пыль и грязь на панели снижают эффективность производства электроэнергии. Чтобы избежать этого, регулярно протирайте поверхность мягкой тканью или щеткой с мыльной водой. Никогда не используйте агрессивные химические средства. Также не применяйте мойки высокого давления или автоматические чистящие ролики.

Регулярно проверяйте состояние соединений панелей. Обратите внимание, что длительное воздействие солнечного света на панели и их опоры может привести к ожогам. Поэтому важно соблюдать меры предосторожности.

Проверка работы панелей:

Для проверки работоспособности вашей панели подготовьте мультиметр и тестовую панель.

Процесс тестирования состоит из двух этапов. Результаты второго этапа могут отличаться в зависимости от угла наклона панели. Убедитесь, что она расположена перпендикулярно солнечным лучам.

Проверка на постоянное напряжение:

• Проводите тест в дневное время;

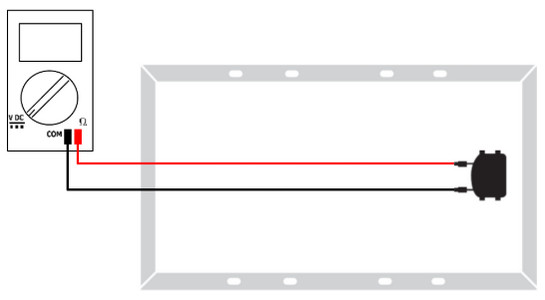

• Установите вольтметр в режим измерения постоянного напряжения (DC), соответствующий номиналу вашей панели;
• Подключите красный кабель к порту Ω (резистор), а чёрный — к порту COM (общий);
• Соедините кабели с соответствующими разъёмами на панели (красный к красному, чёрный к чёрному).

Итоги проверки:

Отображаемое значение должно быть равно (+/-10%) соответствующему напряжению холостого хода (Voc) на панели.

Вы можете найти значение напряжения Voc в технических данных на вкладыше к упаковке и на обратной стороне панелей.

Этот тест выполняется, если отображаемые значения соответствуют напряжению Voc панели (+/-10%).

Проверка на короткое замыкание:

Этот тест необходимо проводить при ярком солнечном свете. Значения, полученные в пасмурную погоду, не имеют значения.

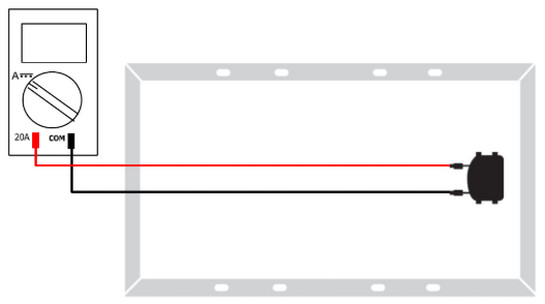

• Установите вольтметр на диапазон A DC (постоянный ток), соответствующий току панели;
• Подключите красный кабель к порту A (ток), а черный кабель – к порту «COM» (общий);
• Подключите кабели к разъемам на панели (красный – красный, черный – черный);
• Расположите солнечную панель перпендикулярно солнцу.

Итоги проверки:

Отображаемое значение должно быть равно (+/-20%) току короткого замыкания (Isc) панели. Значение может значительно варьироваться в зависимости от положения панели по отношению к солнцу.

Значение тока короткого замыкания указано в техническом паспорте и на обратной стороне панелей.

Тест считается успешным, если отображаемые значения соответствуют току панели (+/-20%).
