Палубный выхлопной патрубок Wallas 2466 для шланга Ø28мм из нержавеющей стали с защитой от попадания воды

Палубный выхлопной патрубок Wallas 2466 28 мм с защитой от попадания воды из нержавеющей стали предназначен для обеспечения эффективного и оптимального отвода выхлопных газов вашей отопительной системы Wallas.

Особенности:

• Обеспечивает эффективный и оптимальный отвод воздуха;
• Повышает производительность и снижает противодавление;
• Прочная конструкция для длительного использования;
• Простота установки.

Этот компонент обеспечивает беспрепятственный отвод выхлопных газов, повышая производительность и снижая риск возникновения противодавления. Благодаря прочной конструкции и простоте установки он является незаменимым аксессуаром для поддержания работоспособности вашей отопительной системы.

Этот выхлопной патрубок совместим со следующими моделями плит и обогревателей Wallas:

• 600DUO
• 600DP
• 600D
• 40Dt
• 1200FF
• 1200DUO
• 1200D
• 100x
• 100U
• 1000
• 600FF
• 76D
• 76DGIMBAL
• 77D
• 79D
• 800DSL
• 800DSLBLACK
• 800t
• 85D
• 85DP
• 85Dt
• 85DTBLACK
• 85NDP
• 85NDT
• 85NDTTBLACK
• 86D
• 87D
• 89D
• 90
• 900
• 90t
• 95D
• 96D
• 97D

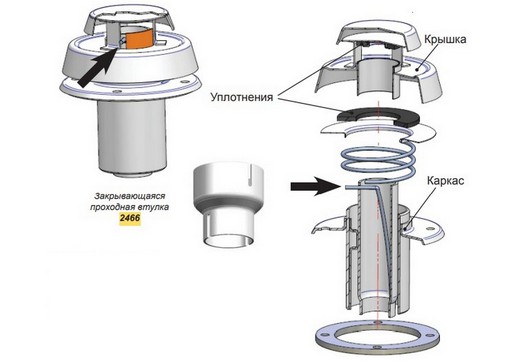

Закрывающаяся проходная втулка:

Во время установки необходимо снять крышку закрывающейся проходной втулки, а также осуществить работу по уплотнению путем нажатия пружины по направлению стрелки, например, отверткой. Постарайтесь не допустить соскальзывание отвертки, поскольку пружина очень тугая. Удерживайте крышку второй рукой во время нажатия пружины. В момент, когда пружина опущена вниз, аккуратно вытяните крышку из каркаса. Во время сборки проходной втулки убедитесь в правильности порядка сборки частей. Также убедитесь, что пружина вставлена в правильное отверстие крышки. Иначе проходная втулка не сможет быть закрыта.

Обслуживание:

Для того, чтобы не допустить затвердевания уплотнений, смазывайте их раз в году с помощью жаропрочного петролатума.

Помните! Что закрытый вывод 2466 необходимо открыть перед запуском устройства.

Подходит для шланга диаметром 28 мм - Wallas 1028.

При монтаже этого устройства необходимо соблюдать следующие правила, характерные для всех выхлопных проходов Wallas:

• "Гусиная шея" (Goose neck): Боковой проход всегда должен быть оснащен изогнутой секцией ("гусиная шея"), чтобы предотвратить попадание брызг воды в устройство. Самая высокая точка этой секции должна находиться выше ватерлинии.
• Минимальные расстояния: От горловины топливного бака: не менее 400 мм. От поверхности воды (для бортового расположения): не менее 500 мм.
• Температура: Выхлопные газы горячие, а поверхность самого прохода нагревается во время работы. Необходимо обеспечить расстояние не менее 200 мм от легковоспламеняющихся материалов (например, канатов).
• Дренажное отверстие: При установке прохода в корме или в наклонном положении рекомендуется просверлить отверстие диаметром около 2 мм в нижней части прохода или выхлопной трубы для отвода скопившегося конденсата и предотвращения закупорки выхлопа водой.
• Длина трубы: Если длина выхлопной трубы превышает 2 метра, в самой нижней ее точке необходимо установить специальный конденсатоотводчик (дренажный замок) - Wallas 602293.

Альтернативные модели выхлопного патрубка:

• Wallas 2467 - Выхлопной коаксиальный патрубок 28/45 мм;
• Wallas 2460 - Коаксиальный палубный выхлопной патрубок.

Обеспечьте оптимальную производительность и функциональность своей отопительной системы Wallas с помощью выхлопного патрубка Wallas 2466. Его конструкция обеспечивает эффективный отвод воздуха, снижая риск возникновения противодавления и повышая общую производительность. Благодаря прочной конструкции и простоте установки этот патрубок является незаменимым аксессуаром для поддержания эффективности вашей отопительной системы.
