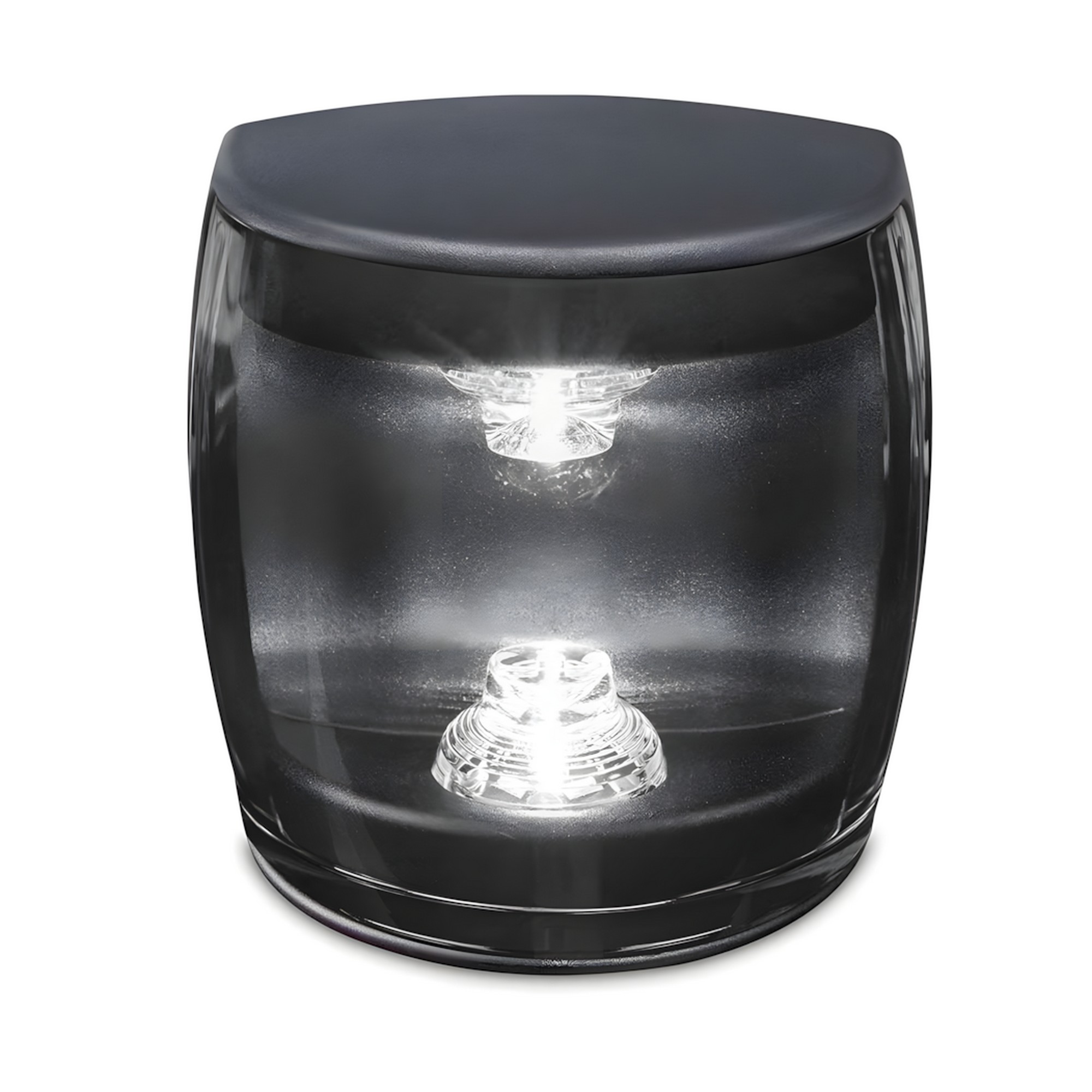

Навигационный огонь Hella marine NaviLED PRO 2LT 959 940-207 9-33В 2,5Вт 0,1-0,2А IP67 10шт/уп черный корпус

Сверхпрочные энергосберегающие светодиодные навигационные фонари для повышения безопасности. Навигационные фонари NaviLED PRO зарекомендовали себя по всему миру на коммерческих, военных и прогулочных судах.

Продукция Hella Marine NaviLED занимает лидирующие позиции в области сигнального освещения для морской навигации. Она завоевала доверие благодаря высокому качеству управления светом и надежности.

Навигационные фонари NaviLED PRO, устанавливаемые по бортам, на мачте и корме, соответствуют требованиям для судов длиной до 50 метров и более 50 метров.

Hella Marine уделяет особое внимание навигационному освещению, так как оно критически важно для безопасного плавания в ночное время.

Все морские изделия Hella оснащены компонентами, подавляющими возможные помехи в соответствии с международными стандартами. Это предотвращает негативное воздействие на радиооборудование, средства связи, навигационные системы и другие электронные устройства на борту.

Лампы Hella имеют степень защиты IP67 и являются полностью герметичными. Они устойчивы к ультрафиолетовому излучению, соленой воде и вибрации, что делает их идеальными для морских условий.

Благодаря сверхнизкому энергопотреблению и высокоэффективному светодиодному источнику света, эти лампы обеспечивают необходимую освещенность при широком диапазоне входного напряжения от 9 до 32 В постоянного тока.

Характеристики:

• Рабочее напряжение: 9–33 В;
• Потребление тока при 12 В: 200 мА;
• Потребление тока при 24 В: 100 мА;
• Мощность: 2,5 Вт;
• Класс защиты: IP67;
• Минимальное видимое расстояние: 3 морские мили;
• Материал корпуса: Акрил;
• Цвет корпуса: Черный;
• Длина: 8,7 см;
• Высота: 9 см;
• Ширина: 5,7 см;
• Расстояние между отверстиями: 5 см;
• Сертифицированный: IMO Col Reg 72, USCG, ABYC C-5, Maritime NZ, UKCA, Wheelmark, Red Ensign, CE, RCM;
• Подкатегория: Навигационные огни.

Деградация светодиодов, вызванная условиями эксплуатации.

Светодиоды со временем теряют яркость даже при стабильном энергопотреблении. Интенсивность их свечения уменьшается из-за рабочих температур и выходного тока.

Компания Hella marine провела тестирование навигационных фонарей NavLED® на долговечность для обеспечения безопасности на море и соблюдения международных стандартов, таких как ABYC C-5:2021 и ISO 19009:2015.

Для поддержания соответствия сертификату компания Hella marine рекомендует заменять головную лампу NaviLED® PRO 3 НМ после 25 000 часов работы. Чтобы определить, когда достигнут предельный срок службы, нужно знать приблизительный годовой объём использования в часах и дату изготовления лампы.

Дата выгравирована на передней панели объектива в формате DDMMYY_HHMMSS. Например, если лампа произведена 140823_153520 и рассчитана на 1500 часов в год, предельный срок службы будет достигнут примерно через 16 лет, в 2039 году.

Согласно стандартам прогулочного катания на лодках, маловероятно, что лампа достигнет установленного срока службы даже при регулярном ночном использовании. Рекомендуется регулярно проверять лампу на неисправности светодиодов в течение всего срока службы.

Инструкция по эксплуатации:

Морские светодиодные навигационные фонари Hella marine выделяются на фоне традиционных ламп накаливания благодаря ряду преимуществ. Они потребляют значительно меньше энергии, имеют невероятно долгий срок службы и устойчивы к ударам и вибрации, что делает их идеальными для эксплуатации в суровых морских условиях.

Устройства серии Hella marine NaviLED®PRO представляют собой высокоточные оптические приборы, прошедшие строгие испытания и одобренные для использования в соответствии с международными морскими стандартами.

Электромагнитная совместимость (EMC):

Данная светодиодная лампа является электронным устройством, содержащим компоненты, которые эффективно подавляют возможные электромагнитные помехи, как излучаемые, так и восприимчивые к ним, в соответствии с международными стандартами.

Защита от перепадов напряжения:

Навигационный огонь защищен от неправильного подключения, а также от положительных и отрицательных скачков напряжения до +500 и -700 вольт соответственно.

Общие рекомендации:

При эксплуатации лампы важно обеспечить свободный доступ света.

Не допускается загораживание или перекрытие светового потока любыми конструкциями или предметами.

Расположение относительно центральной линии судна:

• Навигационный фонарь должен быть установлен строго вертикально и под прямым углом к центральной линии судна;
• Стрелка, указывающая направление сигнала, должна быть направлена прямо вперёд.

Горизонтальное расположение:

Огонь должен быть расположен впереди миделя судна. Для судов длиной менее 20 метров мачтовый фонарь не обязательно размещать впереди миделя судна, но он должен быть установлен как можно ближе к носу, учитывая требования к вертикальному размещению над планширем или на палубе.

Вертикальное расположение:

Мачтовый фонарь должен находиться на высоте не менее 6 метров над корпусом. Высота должна превышать ширину корпуса, но не более чем на 12 метров.

Для лодок длиной от 12 до 20 метров фонарь устанавливается на высоте не менее 2,5 метров над планширем.

Для лодок длиной менее 12 метров верхний фонарь должен быть расположен как минимум на 1 метр выше боковых фонарей.

Цветовая маркировка проводов:

При монтаже светодиодных модулей необходимо соблюдать правильную полярность. Неправильная полярность не выведет изделие из строя, но нарушит его функциональность.

Компания Hella marine советует запаять концы проводов и использовать термоусадочную трубку для защиты соединения. Важно помнить, что лампа должна быть защищена предохранителем, который рассчитан на ток не более 3 ампер.

Сборка:

1. Подготовьте место для кабеля питания:

• Используйте монтажный кожух в качестве шаблона для сверления отверстий под винты и подготовьте место для кабеля.

2. Установка кожуха:

• 2.1 Кожух должен быть установлен с отметками на верхней горизонтальной поверхности;
• 2.2 Стрелка на верхней части кожуха должна указывать прямо вперед;
• 2.3 Закрепите кожух двумя винтами M5 или 10 калибра.

3. Вставьте оптический блок:

• 3.1 Пропустите кабель питания через кожух;
• 3.2 Вставьте оптический блок в кожух;
• 3.3 Подключите питание.

Удаление оптического блока:

1. Осторожно вставьте 2 отвертки между оптическим блоком и кожухом;

2. Извлеките оптический блок.
