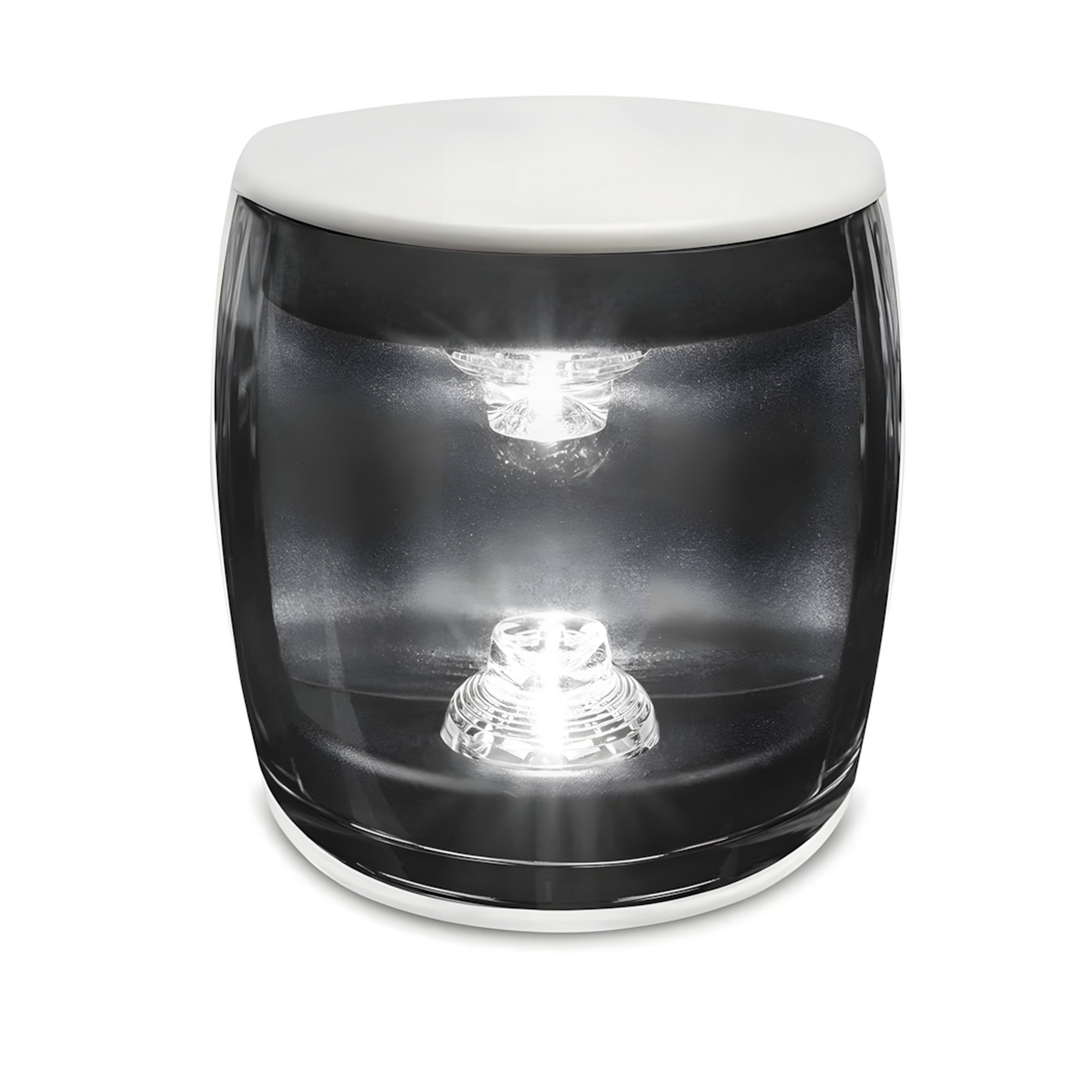

Навигационный огонь Hella marine NaviLED PRO 2LT 017 462-101 9-33В 2Вт 0,09-0,17А IP67 10шт/уп черный корпус

Сверхпрочные энергосберегающие светодиодные навигационные фонари для повышения безопасности. Навигационные фонари NaviLED PRO зарекомендовали себя по всему миру на коммерческих, военных и прогулочных судах.

Продукция Hella Marine NaviLED занимает лидирующие позиции в области сигнального освещения для морской навигации. Она завоевала доверие благодаря высокому качеству управления светом и надежности.

Навигационные фонари NaviLED PRO, устанавливаемые по бортам, на мачте и корме, соответствуют требованиям для судов длиной до 50 метров и более 50 метров.

Hella Marine уделяет особое внимание навигационному освещению, так как оно критически важно для безопасного плавания в ночное время.

Все морские изделия Hella оснащены компонентами, подавляющими возможные помехи в соответствии с международными стандартами. Это предотвращает негативное воздействие на радиооборудование, средства связи, навигационные системы и другие электронные устройства на борту.

Лампы Hella имеют степень защиты IP67 и являются полностью герметичными. Они устойчивы к ультрафиолетовому излучению, соленой воде и вибрации, что делает их идеальными для морских условий.

Благодаря сверхнизкому энергопотреблению и высокоэффективному светодиодному источнику света, эти лампы обеспечивают необходимую освещенность при широком диапазоне входного напряжения от 9 до 32 В постоянного тока.

Характеристики:

• Рабочее напряжение: 9–33 В;
• Потребление тока при 12 В: 170 мА;
• Потребление тока при 24 В: 90 мА;
• Мощность: 2 Вт;
• Класс защиты: IP67;
• Минимальное видимое расстояние: 3 морские мили;
• Материал корпуса: Акрил;
• Цвет корпуса: Черный;
• Длина: 8,7 см;
• Высота: 9 см;
• Ширина: 5,7 см;
• Расстояние между отверстиями: 5 см;
• Сертифицированный: IMO Col Reg 72, USCG, ABYC C-5, Maritime NZ, UKCA, Wheelmark, Red Ensign, CE, RCM;
• Подкатегория: Навигационные огни.

Встроенный таймер NaviLED PRO.

Навигационные фонари Hella Marine NaviLED PRO соответствуют стандарту ABYC C-5 и имеют интегрированный таймер для обеспечения безопасности.

После 25 000 часов работы фонарь переходит в сервисный режим, который обозначается миганием с частотой 60 вспышек в минуту в течение 15 секунд после включения. Это происходит при каждом включении до достижения дополнительных 2000 часов, после чего частота мигания удваивается до 120 вспышек в минуту.

Hella Marine рекомендует заменять фонарь после достижения 2000-часового сервисного режима для соответствия критериям сертификации по световому потоку. В обычных условиях прогулочного плавания, даже при регулярных ночных выходах, сервисный режим практически не достигается.

Инструкция по эксплуатации:

Светодиодные фонари Hella Marine имеют значительные преимущества перед лампами накаливания: сниженное энергопотребление, длительный срок службы, высокая устойчивость к ударам и вибрации.

Серия NaviLED® PRO сертифицирована и протестирована в соответствии с международными морскими стандартами.

Электромагнитная совместимость (EMC):

Этот светодиодный светильник является электронным устройством. Его электрические цепи оснащены компонентами, которые подавляют возможные помехи, как излучаемые, так и восприимчивые, в рамках международных стандартов.

Защита от перепадов напряжения:

Навигационный огонь защищен от неправильного подключения, а также от положительных и отрицательных скачков напряжения до +500 и -500 вольт соответственно.

Общие рекомендации:

Сигнальная стрелка должна быть направлена:

• Прямо по курсу для бортовых фонарей;
• Прямо назад для кормовых фонарей.

Во время работы фонарь не должен быть закрыт или перекрыт надстройками или другими объектами.

Бортовые фонари:

Устанавливаются параллельно диаметральной плоскости судна и в вертикальном положении. Их нужно размещать на одинаковой высоте над ватерлинией, но не ниже 1 метра от топового фонаря.

Положение относительно осевой линии судна:

Установка в вертикальном положении:

Бортовые фонари должны указывать ширину судна. Если это невозможно, расстояние между ними должно быть не менее 85% от максимальной ширины судна.

Кормовые фонари:

Размещаются перпендикулярно диаметральной плоскости судна и вертикально.

Цветовая кодировка проводки:

Светодиодные модули чувствительны к соблюдению полярности. Несоблюдение полярности не повредит изделие, но может нарушить его работу.

Hella рекомендует паять соединения проводов и использовать термоусадочную трубку для герметизации стыков.

Примечание:

Лампа должна быть защищена предохранителем номиналом не более 3 ампер.

Сборка:

1. Подготовьте место для кабеля питания:

• Используйте монтажный кожух в качестве шаблона для сверления отверстий под винты и подготовьте место для кабеля.

2. Установка кожуха:

• 2.1 Кожух должен быть установлен с отметками на верхней горизонтальной поверхности;
• 2.2 Стрелка на верхней части кожуха должна указывать прямо вперед;
• 2.3 Закрепите кожух двумя винтами M5 или 10 калибра.

3. Вставьте оптический блок:

• 3.1 Пропустите кабель питания через кожух;
• 3.2 Вставьте оптический блок в кожух;
• 3.3 Подключите питание.

Удаление оптического блока:

1. Осторожно вставьте 2 отвертки между оптическим блоком и кожухом;

2. Извлеките оптический блок.
