Монтажный кронштейн Uniteck Unifix 300WP 2136 диаметр труб 20-45мм для крепления солнечных панелей нержавеющая сталь 316L серебристый цвет

Монтажный кронштейн Unifix идеально подходит для крепления жестких солнечных панелей на палубе вашей лодки (диаметр труб от 20 до 45 мм). Изготовлен из полированной нержавеющей стали 316L, он прочный и полностью защищен от коррозии.

Благодаря универсальной системе крепления, модели Unifix можно устанавливать на все однопалубные или двухпалубные лодки .

Общие характеристики:

• Подходит для Unisun 300.12M;
• Диаметр трубы: от 20 до 45 мм;
• Расстояние между опорными балками: макс. 600 мм.

Благодаря регулировке наклона для моделей 20.1WB и 100.1WB, а так же регулировке наклона и поворота для моделей 50.2WB и 100.2WB Unifix оптимизирует ваши электрические характеристики и таким образом, увеличивает производительность до 50% по сравнению с аналогичной стационарной установкой.

Инструкция по технике безопасности:

• Примите соответствующие меры для предотвращения несчастных случаев во время монтажных работ;
• Если монтажный кронштейн и крепежные элементы длительное время подвергаются воздействию солнечного света, существует риск ожогов. Защитите себя;
• После завершения работ убедитесь, что кронштейны и панели надежно закреплены.

Рекомендации:

Устанавливайте кронштейны Unifix только на поверхности с достаточной подъемной силой. Учитывайте дополнительную нагрузку с учетом световой панели.

• Избегайте затенённых участков или объектов, которые могут создавать тени;
• Для подключения панели/регулятора/аккумулятора рекомендуем использовать готовый комплект Uniconnect 1.6, который оптимизирует ваши электрические характеристики и упрощает монтаж (комплект для подключения одной панели).

Для получения большего количества энергии можно использовать две солнечные установки:

• Параллельная установка: включает две панели, один регулятор, комплект проводки и соединительные разъемы. Все элементы ориентированы в одном направлении;
• Для двух панелей с противоположной ориентацией требуются две отдельные установки, каждая из которых включает одну панель, контроллер заряда и комплект для подключения.

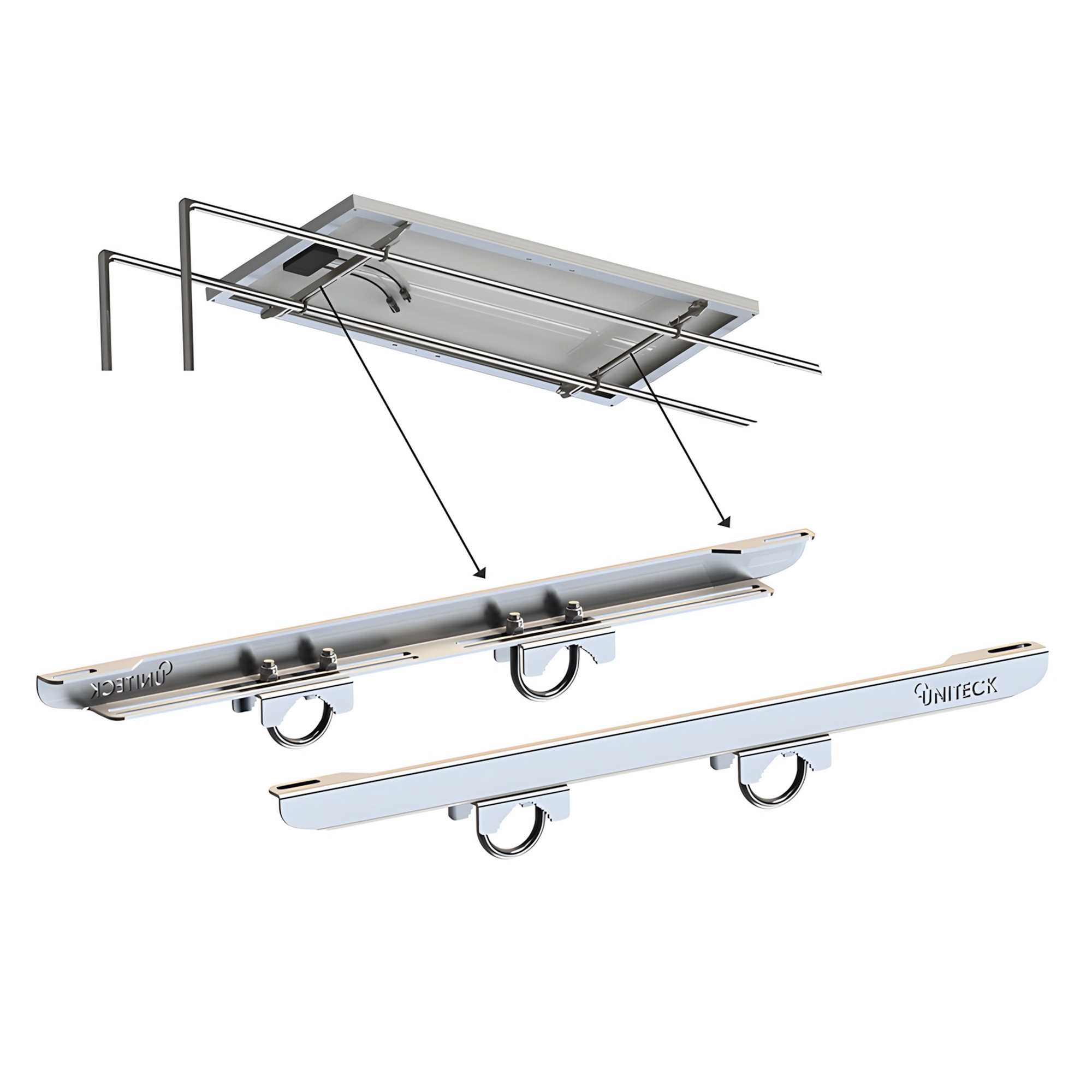

Сборка:

• Установите 2 монтажных кронштейна на солнечные панели;

• Разместите солнечные панели на арке с помощью 4 деталей №2 следующим образом;

• Закрепите детали с помощью адаптированных U-образных болтов.
