Монтажный кронштейн Uniteck Unifix 100.1WB 1153 90° нержавеющая сталь 316L для крепления солнечных панелей к рейлингу лодки

Unifix 100.1WB — идеальный кронштейн для крепления жёсткой солнечной панели мощностью 100/110 Вт к рейлингу лодки.

Изготовлен из нержавеющей стали 316L, прочен и полностью защищён от коррозии.

Благодаря универсальной системе крепления его можно установить на любые рейлинги, даже на однорейлинговые.

Характеристики:

• Ширина рамы: 50 см;
• Угол поворота: 90°;
• Подходит для всех толкателей диаметром от 20 до 45 мм;
• Материал: Нержавеющая сталь 316L;
• Подходит: для панелей Unisun 80.12M, 100.12M, 100.24M, 110.12BC.

Описание:

Крепление Unifix 100.1 WB разработано специально для установки фотоэлектрических панелей Unisun 80,12 м, 100,12 м, 100,24 м и 110,12BC на лодке.

Монтируется на любые балконы или перила, изготовленные из труб диаметром от 20 до 45 мм (минимальная длина трубы должна составлять 170 мм).

Благодаря конструкции и использованию морской нержавеющей стали, крепление идеально подходит для эксплуатации в солёной воде.

Многопозиционная система наклона кронштейнов Unifix позволяет оптимизировать производительность панелей в зависимости от выбранной ориентации.

Старайтесь избегать затенённых участков или объектов, которые могут стать причиной тени.

Для повышения эффективности можно установить две солнечные системы:

• панели с одинаковой ориентацией: параллельная конфигурация (две панели + один регулятор + комплект проводов + соединительные разъёмы);
• панели с разной ориентацией: две независимые установки (одна панель + один регулятор + комплект проводов) x2.

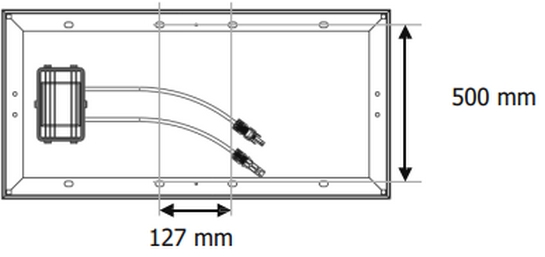

Unfix 100.1 WB – это совместимые панели, которые могут быть установлены в раму с четырьмя отверстиями. Они соответствуют определённым интервалам между осями.

Рекомендации:

Устанавливайте кронштейны Unifix исключительно на поверхностях с достаточной подъемной способностью. Обязательно учитывайте дополнительную нагрузку, которую может создать панель.

Перед монтажом и подключением соблюдайте следующие рекомендации:

• Максимальное расстояние между элементами, указанное ниже;
• Правильный порядок подключения.

Инструкция по технике безопасности:

• Принимайте меры для предотвращения несчастных случаев при монтаже;
• Длительное воздействие солнечных лучей на кронштейн и крепежные элементы может привести к ожогам. Защитите себя;
• По завершении работ убедитесь, что опоры и панели надежно закреплены.

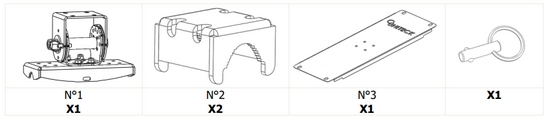

Список деталей:

Примечание:

Детали № 2 являются съемными и скользкими. При сборке соблюдайте особую осторожность, чтобы избежать падения детали за борт. Рекомендуемый крутящий момент затяжки средний коэффициент трения μ=0,20 / затяжка при 50% предела текучести.

Установка:

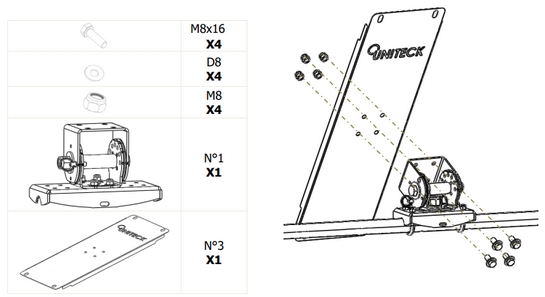

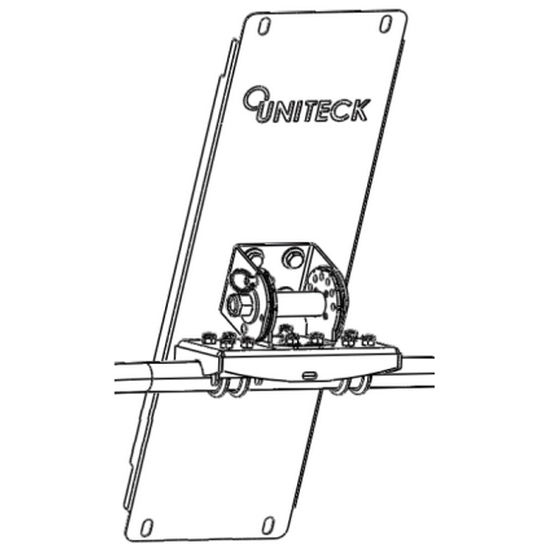

Прикрепите поворотный стол № 3 к вращающемуся основанию № 1.

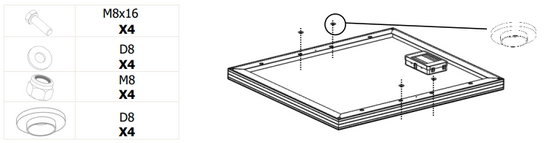

• Установите солнечную панель, соблюдая меры по предотвращению гальванической коррозии. Для этого поместите изоляционный материал между алюминиевой рамой панели, обработанной анодированием, и кронштейном из нержавеющей стали;

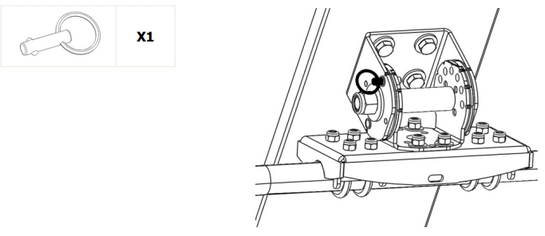

• После того, как ориентация выбрана, расположите шариковый штифт так, чтобы заблокировать вращение Unifix;

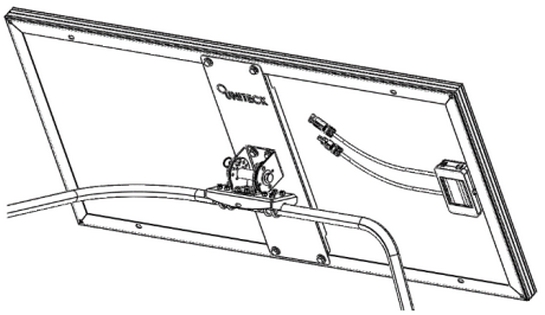

• Убедитесь, что ваша подставка и панель надежно закреплены.
