Модуль цифрового управления освещением Lumitec Poco 4 101599 10-30В 10А IP67 белый

Система управления цифровым освещением Poco обеспечивает мощное и недорогое бортовое управление освещением через совместимый многофункциональный дисплей или подключенное смарт-устройства с помощью простого и удобного в установке модуля управления.

Poco 4 101925 — это последняя версия отмеченной наградами системы Poco, в которой реализованы такие инновационные функции, как интеллектуальная система «звук-свет», совместимость с NMEA 2000 и интеграция с шиной CAN.

При установке с лампами Lumitec с поддержкой PLI открывается еще больше возможностей: точное управление выбором цвета и интенсивностью, создание пользовательских световых сцен с помощью интерактивной системы «звук-свет», а также возможность добавлять «виртуальные цепи» на один канал, что позволяет установщикам дополнительного оборудования добавлять лампы и улучшать бортовое освещение без прокладки дополнительных проводов.

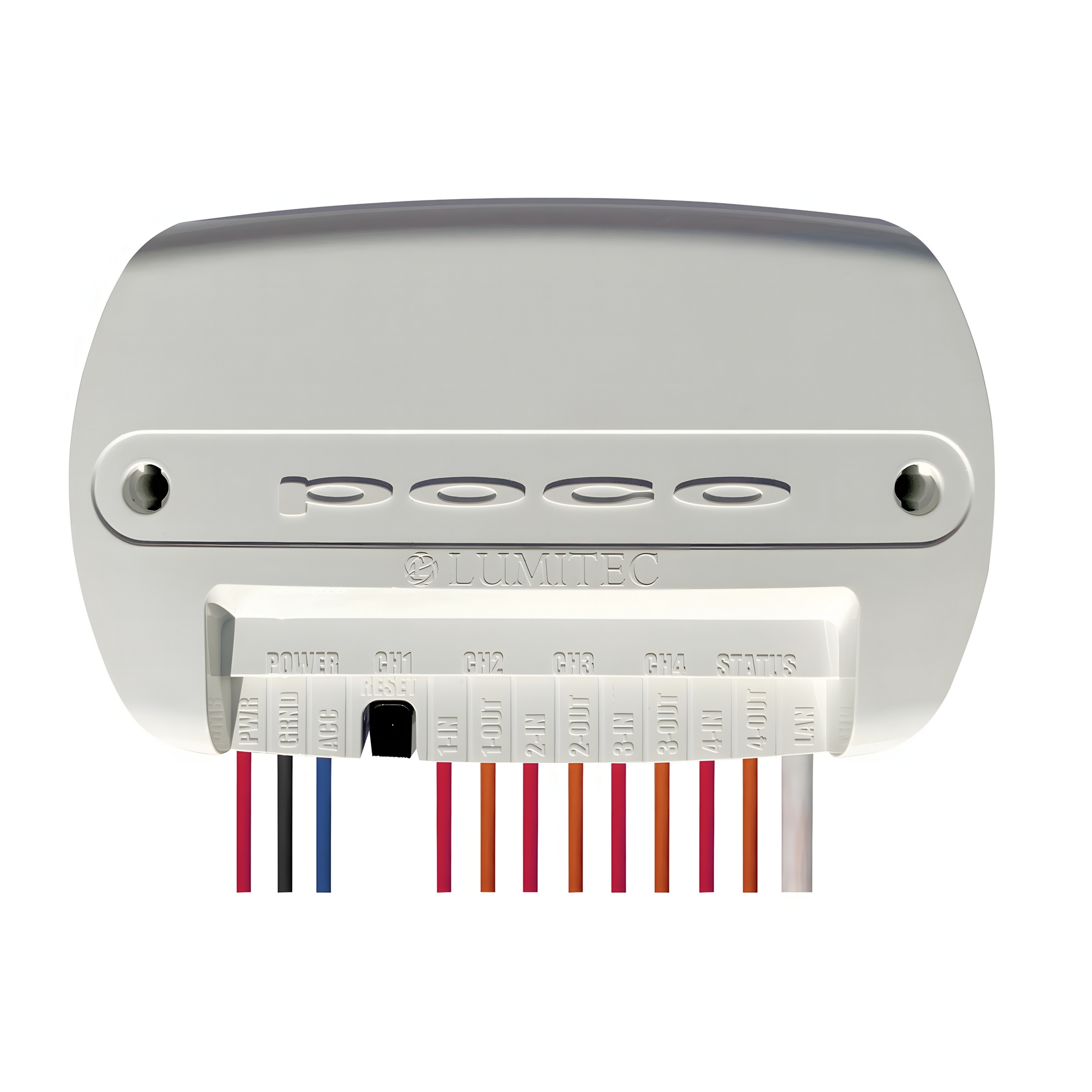

Модуль управления Poco 4 компактен и полностью герметичен. Он подходит как для новых, так и для модернизированных судов.

Poco 4 101925 совместим с модулями расширения Pico от Lumitec, которые расширяют мощность и радиус действия цифровой системы управления освещением Poco, позволяя управлять светильниками, осветительными аксессуарами и устройствами других производителей, в которые не встроена технология PLI.

Характеристики:

• Рабочее напряжение: 10–30 В;
• Потребление тока: 10 А;
• Количество каналов: 4 шт;
• Глубина: 3,14 см (1,24");
• Ширина: 13,97 см (5,5");
• Высота: 8,89 см (3,5");
• Класс защиты: IP67;
• Рабочая температура °F/°C: От -31/55 до +131/55;
• Цвет корпуса: Белый;
• Защита PLI: Нет;
• Протокол временного переключения (TTP): Да;
• Сертифицированный: CE;
• Сертификат UL: Нет;

Монтаж:

Примечание:

Для предотвращения застоя воды рекомендуется устанавливать устройство POCO на вертикальной поверхности, защищенной от постоянного воздействия воды.

• Используя прилагаемые крепежные элементы, можно установить устройство рядом с распределительным щитком или блоком предохранителей;
• Предварительно просверлите монтажные отверстия сверлом подходящего размера в зависимости от материала. Обычно для предварительного сверления под саморезы №6 можно использовать сверло №32 3 мм;
• Убедитесь, что отверстия для винтов не задевают ничего с противоположной стороны монтажной поверхности;
• Место установки должно обеспечивать достаточно места для прокладки проводов, подключения всех кабелей, видимости светодиодных индикаторов и доступа к кнопке сброса.

Краткое руководство пользователя Poco:

2. Подключение к Poco:

• Poco можно подключить к картплоттеру (MFD) и/или мобильному устройству;
• Для MFD подключите сетевой кабель к совместимому дисплею;
• Для мобильных устройств подключитесь с помощью приложения Lumitec Poco, доступного в магазинах Apple или Google Play. Вам будет предложено подключиться к Poco при запуске приложения.

3. Создание групп светильников:

• Выберите конфигурацию в меню настроек (в правом верхнем углу экрана);
• Назначьте канал и клан для каждого расположения светильников на лодке.

4. Создание переключателей (меню конфигурации):

• Назначьте интенсивность и цвет по умолчанию для каждого переключателя;
• Вы можете создавать сцены освещения, назначая несколько групп освещения нескольким целям.

5. Добавление переключателей на макет страницы:

• Выберите экран расположения для переключателя;
• Нажмите кнопку со знаком плюс (+);
• Выберите нужный переключатель из списка.

Примечание:

Визуальный порядок переключателей будет соответствовать порядку их создания. Перестановка переключателей после их добавления на экран невозможна.

6. Проверьте индикаторы состояния:

Индикатор питания:

• Горит зелёным, если POCO включён. На линиях PWR и ACC должно быть напряжение питания от 10 до 30 В постоянного тока;

Индикаторы CH1, CH2, CH3 или CH4:

• Горит красным, если питание подается на канал от панели предохранителей/выключателей;
• Горит зелёным, если питание подается на вход канала и канал включен внутри контроллера POCO.

Индикаторы с включенным PLI могут быть выключены:

• Мигает оранжевым, если передаются данные PLI;
• Горит оранжевым, если яркость канала регулируется с помощью PWM сигнала.

Мигающий зелёный индикатор указывает на состояние подключения Wi-Fi:

• 0 миганий: Wi-Fi отключен;
• 1 мигание: Wi-Fi включен, но не подключён ни к одному устройству.
