Контроллер освещения Hella Marine Apelo 5XA 285 814-001 12/24В 6,5-13А 150Вт IP67 белый корпус

Улучшите качество освещения с помощью контроллера Hella marine Apelo. Яркие, динамичные, синхронизированные цвета превратят ваше пространство в потрясающую визуальную инсталляцию.

Приложение Apelo позволяет легко настроить освещение по своему вкусу. Загрузите приложение Apelo и подключите к контроллеру лампы Apelo, потолочные светильники Apelo EuroLED 75 RGB/W и подводные светильники Apelo, чтобы улучшить качество освещения.

Также совместимо с универсальными RGB-устройствами, такими как тросовое освещение.

Характеристики:

• Рабочее напряжение: 12/24 В;
• Мощность: 150 Вт;
• Потребление тока при 12 В: 13 А;
• Потребление тока при 24 В: 6,5 А;
• Класс защиты: IP67;
• Цвет корпуса: Белый;
• Длина: 129 мм;
• Ширина: 30 мм;
• Высота: 63 мм;
• Расстояние между отверстиями: 117 мм;
• Сертификаты: FCC, CE, UKCA, Консорциум Bluetooth, RCM;
• Материал: Пластик с номинальным значением V0.

Обратите внимание!

Это устройство предназначено исключительно для использования в качестве PWM ламп постоянного тока и не предназначено для обеспечения безопасности. Не рекомендуется устанавливать его на металлические поверхности или рядом с ними (менее 50 см), так как это может снизить дальность передачи радиосигнала.

Устройство не подходит для управления индуктивными и ёмкостными нагрузками, такими как двигатели, насосы, краны и другие, поскольку это может привести к его повреждению. Не рекомендуется использовать для очистки данного устройства средства, содержащие ацетон.

Обратите внимание!

Несоблюдение инструкций по установке данного устройства может привести к травмам, повреждению судна или устройства, а также к снижению производительности устройства.

Во избежание возможных травм всегда принимайте меры безопасности, включая, помимо прочего, отключение питания при подключении ламп к контроллеру и использование защитных очков, средств защиты органов слуха или маски при сверлении монтажных отверстий.

Меры предосторожности:

Проводка от источника питания к контроллеру должна быть оснащена встроенным предохранителем, установленным на положительной линии как можно ближе к источникам питания.

Если у вас есть какие-либо вопросы, обратитесь к судовому электрику и следуйте местным или региональным стандартам для требуемого номинала предохранителя или автоматического выключателя.

Данное устройство выполнено из материала, устойчивого к коррозии, и совместимо со всеми неметаллическими строительными материалами. В зависимости от выбранной схемы подключения, устройство может управлять одноцветными лампами высокой мощности, двухцветными лампами высокой мощности, а также лампами RGB или RGBW с переменным цветом.

Управление осуществляется через радиосигналы, соответствующие технологии Bluetooth Low Energy (BLE), с помощью приложения Hella marine.

Установка:

Не рекомендуется размещать данное устройство на корпусе судна или в непосредственной близости от электродвигателей.

Оптимальными местами для установки являются кронштейны, крепления, пластиковые кабельные каналы и другие скрытые или специально подготовленные зоны, где материал стен не является металлическим.

Металлические поверхности, расположенные ближе 50 см, снижают эффективность передачи радиосигнала устройством. Устройство следует монтировать на ровной неметаллической поверхности без изгибов.

Для сверления контрольных отверстий в материалах любого типа обычно требуется сверло, диаметр которого превышает минимальный размер винта, но меньше максимального размера резьбы. Рекомендуется проявлять осторожность и начинать с меньшего диаметра, при необходимости постепенно увеличивая его.

Перед закреплением устройства всегда проверяйте винт, не устанавливая его. Если требуемый момент затяжки кажется чрезмерным, ослабьте винт и увеличьте его размер.

Обратите внимание!

Не устанавливайте устройство вблизи топливных баков или трюмных помещений, где могут скапливаться легковоспламеняющиеся пары. Устройство не следует устанавливать в местах, которые находятся или могут оказаться под водой.

Важно!

Для безопасной и эффективной работы устройства необходимо использовать встроенный предохранитель с максимальным током 15 Ампер.

Исключение возможно только в случае, если характеристики ламп, которыми управляет устройство, позволяют использовать предохранитель меньшей мощности.

Индуктивность между источником питания и двухфункциональным мгновенным переключателем, а также между устройством и управляемыми лампами должна быть минимальной или отсутствовать.

Дополнительные индуктивности могут негативно повлиять на работу устройства и ламп, а также вызвать их нештатное функционирование.

Сопротивление питающего кабеля должно быть минимальным, чтобы минимизировать падение напряжения между источником питания, устройством и лампами.

Важно, чтобы источник питания обеспечивал достаточный ток, так как его нехватка может ограничить работу ламп, а также привести к повреждению источника питания, устройства или ламп.

Для предотвращения попадания влаги и предотвращения коррозии рекомендуется тщательно изолировать все неиспользуемые провода кабеля.

Также важно отметить возможность регулировки яркости осветительных приборов с помощью широтно-импульсной модуляции (PWM).Однако не все лампы поддерживают PWM регулировку, поэтому устройство следует использовать исключительно в режиме вкл/выкл.

Конфигурации:

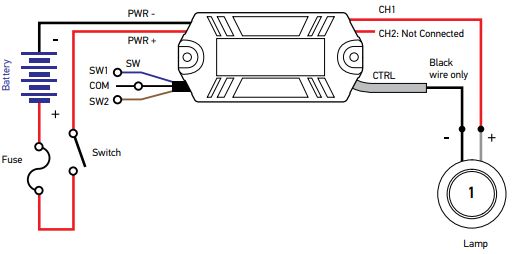

Конфигурация 1:

Использование однофункциональных светильников с регулируемой яркостью света на боковых стенках.

Схема электропроводки – обозначены только используемые клеммы изделия:

Примечание:

При использовании однофункциональных ламп высокого напряжения вторая функция входа выключателя SW, подключенного к коричневому проводу, не используется.

Конфигурация 2:

С использованием нерегулируемых однофункциональных ламп верхнего света.

Схема подключения идентична показанной для конфигурации 1.

Примечание:

При использовании однофункциональных ламп высокого напряжения вторая функция входа выключателя SW, подключенного к коричневому проводу, не используется.

Конфигурация 3:

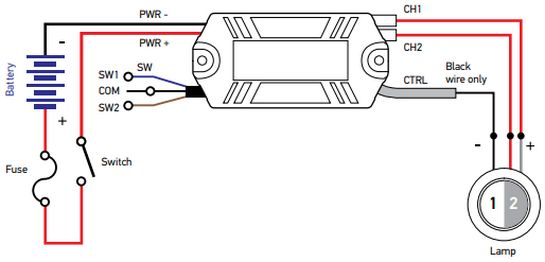

С использованием регулируемых двухфункциональных ламп верхнего света.

Схема электропроводки – обозначены только используемые клеммы изделия:

Конфигурация 4:

С использованием недиммируемых двухфункциональных ламп высокой мощности.

Схема электропроводки идентична показанной для конфигурации 3.

Конфигурация 5:

С использованием диммируемых цветных ламп RGBW с постоянными положительными и отрицательными клеммами.

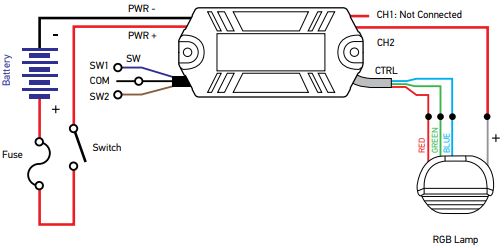

5A: Схема электропроводки RGB — маркированы только используемые клеммы продукта:

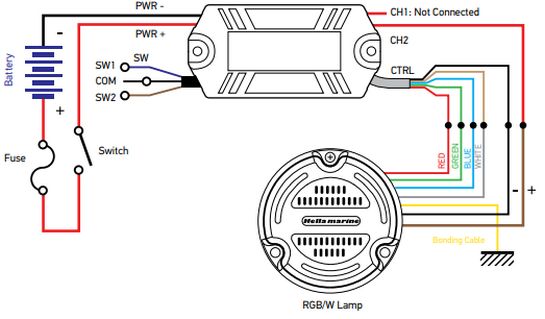

5B: Схема электропроводки RGBW — маркированы только используемые клеммы продукта:

Конфигурация 6:

С использованием диммируемых RGBW-ламп с положительным питанием и отрицательным цветовым диапазоном.

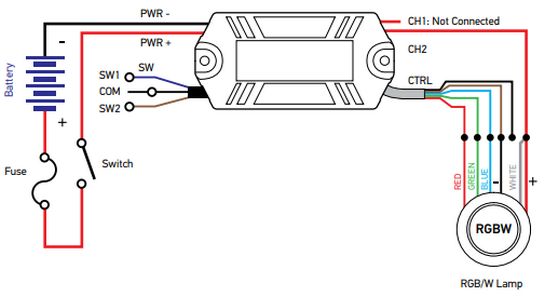

Схема электропроводки, управляемая контроллером — обозначены только используемые клеммы продукта:

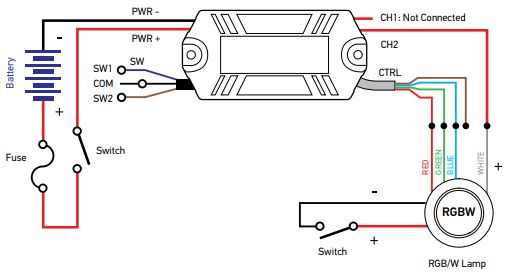

Контроллер управляется с помощью переопределения белого света Схема электропроводки — обозначены только используемые клеммы продукта:

Конфигурация 7:

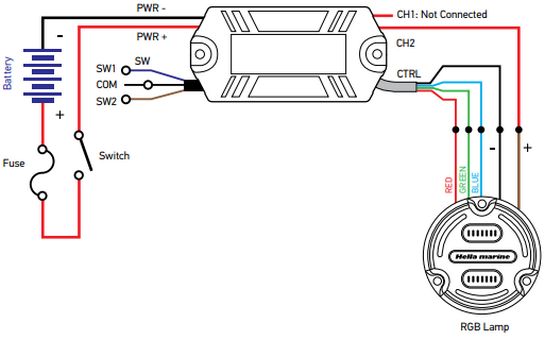

С использованием диммируемых RGB-ламп с положительным питанием и отрицательным цветовым диапазоном.

Схема электропроводки – обозначены только используемые клеммы изделия:

Переключение изделия с помощью двухфункционального переключателя.

Электрический терминал SW оснащен двухфункциональным кратковременным переключателем. При использовании изделия в стандартной конфигурации этот переключатель может использоваться для управления одним изделием, к которому оно подключено.

1. Фиксации - переключение между режимами работы:

• Включение или выключение для однофункциональных светильников;
• Включение или выключение только первой функции для двухфункциональных светильников;
• 12 цветовых функций и выключение для цветных светильников RGB(W).

2. Удержание - уменьшение или увеличение яркости активной функции цвета:

Примечание:

• Повторение действия будет чередовать уменьшение и увеличение яркости;
• Не используйте функцию затемнения/увеличения яркости при использовании недиммируемых ламп, так как это может привести к необратимому повреждению изделия или ламп.

Hella Marine предоставляет бесплатное приложение Apelo для использования с продуктом, доступное в App Store для Android/iOS.

• Для Android: https://play.google.com/store/apps/details?id=com.hella.mesh.apelo_controller;
• Для iOS: https://apps.apple.com/nz/app/apelo-light-controller/id6743190320?platform=iphone.

Использование устройства с приложением Hella Marine.

• Перед тем как включить устройство, скачайте и установите приложение;
• После включения устройство автоматически попытается подключиться к сети Bluetooth Low Energy;
• Если подключение не произойдёт, процесс займёт до 120 секунд, и устройство появится в приложении как новое;
• Приложение позволяет создавать и сохранять пользовательские анимации и световые эффекты, доступ к которым можно получить через переключатель или само приложение;
• На контроллере можно запрограммировать 4 пользовательских режима, которые будут расположены в начале последовательности, описанной выше;
• На контроллере предусмотрено до четырёх пользовательских режимов, которые можно настроить в начале описанного процесса подключения;
• В устройстве уже есть две встроенные уникальные анимации, которые легко перезаписываются через приложение;
• Эти анимации всегда будут доступны после сброса настроек устройства.

Обратите внимание!

Для сброса настроек устройства к заводским, необходимо удерживать три жилы переключателя (синюю, коричневую и черную на черном кабеле) в течение 30 секунд.

Устройство отключится и будет сброшено до заводских настроек и версии прошивки, которые были на момент покупки.
