Горн туманный электропневматический Marco PW3 15200012 12 В для судов длиной 20 - 75 м

Утвержденный сигнальный горн в комплекте с хромированным или белым рожком Ø300 мм. Электрические клапаны и монтажные принадлежности для работы сжатого воздуха 6/12 бар. Соответствует нормам COLREG 1972 IMO class III. Одобрения: RINA, LLOYD'S REGISTER MCA, BUREAU VERITAS, BSH и NMMA.

Инструкция по установке горна:

• 1. Установите горн, слегка наклонив его вниз на 5°, чтобы избежать застоя воды внутри конуса;
• 2. Подключите горн к сети сжатого воздуха через трубку Rilsan и используя принадлежности из комплекта, как указано на прилагаемой схеме;
• 3. Закрепите электромагнитный клапан на поверхности винтами M4;
• 4. Подключите кнопку срабатывания последовательно с красным кабелем;
• 5. Подключите конец красного кабеля к положительному полюсу аккумулятора (+), а конец черного кабеля — к отрицательному полюсу аккумулятора (-).

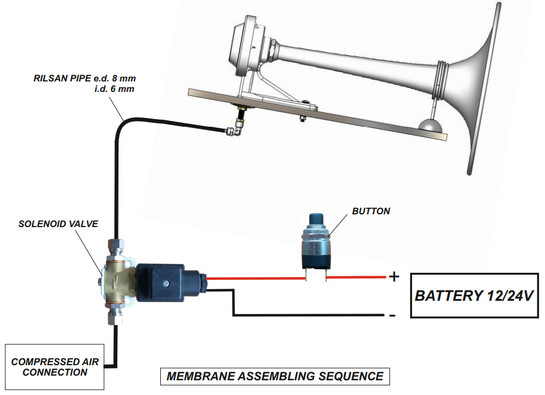

Схема подключения:

Устранение неполадок:

Если система не работает, выполните следующие действия: мелкие твёрдые предметы, например, металлические опилки, могут попасть в мембраны и заблокировать их работу. В этом случае необходимо разобрать рупор, очистить мембраны и собрать всё заново.

Последовательность сборки мембран:

Обратите внимание!

Внутри рупора установлены две мембраны в определенной последовательности. Если рупор необходимо открыть для обслуживания, соберите их в порядке, показанном на схеме.

Задняя крышка установлена ​​методом прессовой посадки. Для крепления рупора в комплект входят две резьбовые трубки разной длины. Если вам нужна ещё более короткая трубка, обрежьте резьбовой стержень и тщательно очистите его от остатков металла перед навинчиванием на рупор.

Комплектация:

• Сертифицированный свисток;
• Белый окрашенный рожок диаметром 300 мм;
• Электрический клапан;
• Монтажные принадлежности для работы на сжатом воздухе 6/12 бар.
